Δοκιμή μηχανών και diesel με προτεινόμενο Σετ #4

Χιλιάδες μηχανές εσωτερικής καύσης υπάρχουν σε όλο τον κόσμο σε διάφορα μεγέθη από μικρές γεννήτριες έκτακτης ανάγκης μέχρι ογκώδεις 16κύλινδρες diesel των ποντοπόρων πλοίων.
Οι μηχανές ξηράς χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας, συμπίεση φυσικού αερίου, άντληση ρευστών, στην παραγωγή πετρελαίου και φυσικού αερίου, παραγωγής ηλεκτρικού ρεύματος και αμέτρητες άλλες χρήσεις.
.
Γενικά, υπάρχουν τρεις τύποι μηχανών ξηράς:
• 4-χρονοι ανάφλεξης
• 2-χρονοι ανάφλεξης
• πετρελαιοκινητήρες

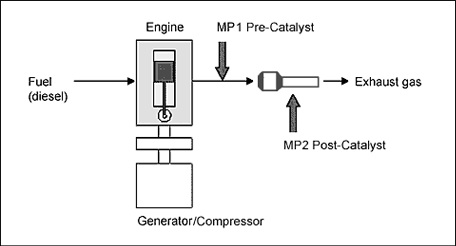

Διάγραμμα συστήματος μηχανής ξηράς & σημεία μέτρησης

Τα καυσαέρια που περιέχουν ρύπους όπως το διοξείδιο του αζώτου, SO2, CO, υδρογονάνθρακες, αιθάλη και σωματίδια. Κάθε τύπος κινητήρα έχει το δική του ιδιαίτερη υπογραφή εκπομπών.
Ωστόσο, οι κατασκευαστές κινητήρων και παρεμφερείς βιομηχανίες έχουν αναπτύξει καινοτόμους τρόπους για τον έλεγχο και την ουσιαστική μείωση των εκπομπών. Οι μετρήσεις των καυσαερίων, είναι ουσιώδες στοιχείο του ελέγχου της μηχανής και συμβάλει στην επίδειξη της συνεχιζόμενης βελτίωσης της ποιότητας του αέρα.

Χρήση του αναλυτή εκπομπών καυσαερίων για πχ
• Μετρήσεις κατά την διάρκεια της διαδικασίας ανάπτυξης
• Μετρήσεις σαν μέρος μακροπρόθεσμων δοκιμών
• Μετρήσεις για την συμμόρφωση με τους κανονισμούς
• Μετρήσεις για διαδικασίες πιστοποίησης

Προτεινόμενο Σετ #4, για Στροβίλους, Μοντέλο 350 (χαμηλού NOx και χαμηλού CO)
• Περιλαμβάνει: O2, CO low, NO low, NO2 (low NOx), βαλβίδα καθαρισμού φρέσκου αέρα
(επεκτείνει την  κλίμακα του CO σε 20,000 ppm)
• Σύστημα αραίωσης CO  (μέγ. αριθ. 6 αισθητήρων)
• Αναλυτής με φωτιζόμενη οθόνη ένδειξης και εκτυπωτή
• Ψύκτης αερίου Peltier με σύστημα αφαίρεσης νερού
• 5m καλώδιο σύνδεσης
• 5m ειδικό εύκαμπτο σωλήνα and άξονα  ακροφύσιου 30cm
• Bασικό Λογισμικό Excel®
• Βαλίτσα μεταφοράς
• Παρελκόμενα και πιστοποιητικό βαθμονόμησης

Εγκαταστάσεις στροβίλων αερίου  με προτεινόμενο Σετ #4

Χρήση του αναλυτή εκπομπών καυσαερίων για πχ
• Επιτήρηση εκπομπών στροβίλου για βέλτιστη λειτουργία
• Επιτήρηση εκπομπών για την συμμόρφωση με τους κανονισμούς

Διάγραμα συστήματος εγκαταστάσης στροβίλου αερίου & σημεία μέτρησης

Τυπικές τιμές σε εγκατάσταση στροβίλου αερίου

Προτεινόμενο Σετ #4, για Στροβίλους, Μοντέλο 350 (χαμηλού NOx και χαμηλού CO)
• Περιλαμβάνει: O2, CO low, NO low, NO2 (low NOx), βαλβίδα καθαρισμού φρέσκου αέρα
(επεκτείνει την  κλίμακα του CO σε 20,000 ppm)
• Σύστημα αραίωσης CO  (μέγ. αριθ. 6 αισθητήρων)
• Αναλυτής με φωτιζόμενη οθόνη ένδειξης και εκτυπωτή
• Ψύκτης αερίου Peltier με σύστημα αφαίρεσης νερού
• 5m καλώδιο σύνδεσης
• 5m ειδικό εύκαμπτο σωλήνα and άξονα  ακροφύσιου 30cm
• Bασικό Λογισμικό Excel®
• Βαλίτσα μεταφοράς
• Παρελκόμενα και πιστοποιητικό βαθμονόμησης

Ανάλυση εκπομπών σε Θερμικούς Σταθμούς παραγωγής ηλεκτρικής ενέργειας (προτεινόμενο Σετ #4)
Οι εγκαταστάσεις παραγωγής ενέργειας με άνθρακα (και λιγνίτη), ανήκουν στην ομάδα θερμικής παραγωγής ενέργειας.

Ο άνθρακας κονιορτοποιείται, ξηραίνεται, και αλέθεται στον μύλο. Με τον προ θερμασμένο αέρα καύσης, ο άνθρακας σε μορφή σκόνης, εκτοξεύεται στον φούρνο όπου καίγεται σε θερμοκρασίες περίπου 1000°C (1832°F). Ο φούρνος περιβάλλεται από τον εναλλάκτη θερμότητας, που περιλαμβάνει ένα συμπαγές σύστημα σωλήνων για τη μεταφορά του νερού του λέβητα. Το νερό θερμαίνεται με αποτέλεσμα να παραχθεί νέος ατμός, με πίεση περίπου 200bar (2900 PSI) για να κινήσει μία τουρμπίνα. Τα καυσαέρια διαφεύγουν από τον φούρνο, περνούν από το σύστημα καθαρισμού  και βγαίνουν στην ατμόσφαιρα από την καμινάδα. Ο ατμός αφού περάσει από τον στρόβιλο, ψύχεται σε νερό και διοχετεύεται πίσω  στον λέβητα πάλι.

Χρήση του αναλυτή καυσαερίων για πχ
• Βέλτιστη ρύθμιση των εξαρτημάτων καύσης (μείωση κόστους καυσίμων, κερδοφορία λειτουργίας εγκατάστασης)
• Ελεγχος απόδοσης συστήματος καθαρισμού & SCR
• Έλεγχος των εκπομπών καυσαερίων για τη συμμόρφωση με τους κανονισμούς
• Ασφάλεια των εργαζομένων και του εργοστασίου (επίβλεψη CO)
• Βελτιστοποίηση SCR – μέτρηση του NOX για τη σωστή χρήση της αμμωνίας.
• Μπορούν να χρησιμοποιηθούν πολλαπλοί αναλυτές, για την δημιουργία προφιλ συντελεστή έγχυσης της αμμωνίας.

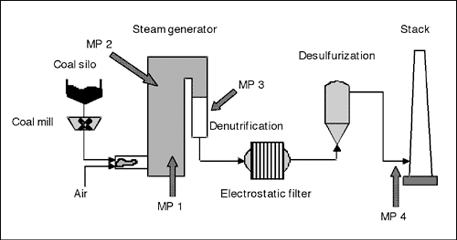

Διάγραμα σημείων μέτρησης σε θερμικό σταθμό (άνθρακα/λιγνίτη)

Τυπικές τιμές σε θερμικό σταθμό (άνθρακα/λιγνίτη)

Προτεινόμενο Σετ #4,
για Θερμικούς Σταθμούς & Τουρμπίνες, Μοντέλο 350 (χαμηλού NOx και χαμηλού CO)

• Περιλαμβάνει: O2, CO low, NO low, NO2 (low NOx), βαλβίδα καθαρισμού φρέσκου αέρα
  (επεκτείνει την κλίμακα του CO σε 20,000 ppm)
  • Σύστημα αραίωσης CO  (μέγ. αριθ. 6 αισθητήρων)
  • Αναλυτής με φωτιζόμενη οθόνη ένδειξης και εκτυπωτή
  • Ψύκτης αερίου Peltier με σύστημα αφαίρεσης νερού
  • 5m καλώδιο σύνδεσης
  • 5m ειδικό εύκαμπτο σωλήνα and άξονα  ακροφύσιου 30cm
  • Bασικό Λογισμικό
  • Βαλίτσα μεταφοράς
  • Παρελκόμενα και πιστοποιητικό βαθμονόμησης

Παραγωγή Τσιμέντου/Ασβέστη

με το συνιστώμενο Σετ #2 του φορητού αναλυτή εκπομπών καυσαερίων 350
(προτείνεται να συμπεριλαμβάνεται και το εξάρτημα για το CO2 σε αυτό το σετ)
Το υλικό γνωστό ως τσιμέντο αποτελείται από κονιοποιημένο κλίνκερ τσιμέντου αναμεμιγμένο με γύψο. Είναι το τελικό προϊόν μιας διαδικασίας στον κλίβανο τσιμέντου. Οι πρώτες ύλες είναι ασβεστόλιθος (CaCO3) και πρόσθετα υλικά όπως άργιλος, τέφρα, ή άμμος. Κονιοποιημένος άνθρακας,  πετρέλαιο, και απορρίματα (μεταχειρισμένα λάστιχα) χρησιμοποιούνται ως καύσιμα. Τα σημαντικότερα βήματα της διαδικασίας είναι τα εξής:

Η άλεση των πρώτων υλών, η αποξήρανση του υλικού με την χρήση καυτών  καυσαερίων, τη θέρμανση του ακατέργαστου υλικού έως και 800°C (1.472° F) με την αφαίρεση του CO2, καύση σε περιστρεφόμενο κλίβανο, ψύξη, ανάμειξη, με γύψο, και την άλεση σε τσιμέντο. Τα καυσαέρια διέρχονται μέσω του ψύκτη εξάτμισης και ορισμένες εγκαταστάσεις καθαρισμού αερίων (που δεν φαίνονται στο παρακάτω σχήμα), συμπεριλαμβανομένου του ηλεκτροστατικού φίλτρου πριν απελευθεροθούν στην ατμόσφαιρα.

Χρήση της ανάλυσης εκπομπών για π.χ.
• Βελτιστοποίηση της λειτουργίας ψύκτη εξάτμισης
• Προστασία του ηλεκτροστατικού φίλτρου με την επιτήρηση του CO
• Έλεγχος της θέσης δειγματοληψίας της μόνιμης συσκευής ανάλυσης
• Επιτήρηση των συγκεντρώσεων εκπομπών για τη συμμόρφωση με τους κανονισμούς

Διάγραμμα εγκατάστασης παραγωγής τσιμέντου με σημεία μέτρησης (ΜΡ)

Θέσεις Σημείων Μέτρησης και ανάλυση εργασιών
• MP 1 μεταξύ calcinator και ψύκτη για καθορισμό ισορροπίας εγκατάστασης
• MP 2 μεταξύ ψύκτη και φίλτρου για καθορισμό ισορροπίας εγκατάστασης και απόδοσης φίλτρου
• MP 3 στην καπνοδόχο για επιτήρηση εκπομπών (συμόρφωση με κανονισμούς)

Τυπικές τιμές σε μία εγκατάσταση παραγωγής τσιμέντου

Σημ:
1. Υψηλή φορτίο σκόνης ακατέργαστου αερίου και, ενίοτε, του αέρα του περιβάλλοντος
2. Πολύ υψηλή συγκέντρωση του CO2, εν μέρει, εκτός της κλίμακας μέτρησης
3. Ο αισθητήρας O2 σε υψηλές συγκεντρώσεις O2 είναι  ευαίσθητος (αλληλεπίδραση) στις υψηλές συγκεντρώσεις CO2
4. Μετρήσεις ροής αερίου δεν είναι δυνατόν να γίνουν σε υψηλές συγκεντρώσεις σκόνης και υψηλές ταχύτητες αερίου
5. Ο αισθητήρας δειγματοληψίας πρέπει να είναι γειωμένος όταν τοποθετηθεί σε καπνοδόχο κατασκευασμένη από τούβλα!
6. Ανάλογα με το είδος του καυσίμου, οριακές τιμές του μολύβδου (σκόνη), καθώς και το κάδμιο και το θάλλιο μπορεί να είναι σημαντικές.

συνιστώμενο Σετ #2 του φορητού αναλυτή εκπομπών καυσαερίων 350

Το καλύτερα σετ σε πωλήσεις για δοκιμές NOx σε καυστήρες και λέβητες.
• Περιλαμβάνει: O2, CO, NO, NO2 (NOx) και αυτόματο καθαρισμό με βαλβίδα φρέσκου αέρα (μέγιστος αριθμός αισθητήρων 6)
• Μονάδα ελέγχου με φωτιζόμενη οθόνη και ενσωματωμένο εκτυπωτή
• Ψύκτης αερίου Peltier με σύστημα αφαίρεσης νερού

• Καλώδιο σύνδεσης 2 μέτρων
  • Ειδικός εύκαμπτος σωλήνας και άξονας  ακροφύσιου 30cm
• Bασικό Λογισμικό Excel®
• Βαλίτσα μεταφοράς, ανταλλακτικά & πιστοποιητικό βαθμονόμησης

Παρακαλώ σημειώστε ότι τα παρακάτω περιλαμβάνονται σε όλα τα σετ:
• αυτόματα προγράμματα δοκιμών
- 4 που ορίζονται από το χρήστη
• ενσωματωμένο εκτυπωτή και τηλεχειριστήριο
• αισθητήρας ελέγχου θερμοκρασίας
• συνεχής αντιστάθμιση θερμοκρασίας
• αισθητήρες διαφορικής πίεσης
• θερμοκρασία περιβάλλοντος & καυσαερίων
• RS232
• μνήμη 256K
• μέτρηση ροής & ταχύτητας (με σωλήνα Pitot)
• προστασία υπέρβασης CO
• Ρυθμός ροής δειγματοληψίας
Αυτόματη υπολογισμοί για:
CO2, απόδοση, περίσσεια αέρα, απώλεια, διόρθωση των NOx, λίβρες / mmBtu, τόνοι / ημέρα, gm / hp-hr, και πολλά άλλα.

Σετ 2, 3 και 4, περιλαμβάνουν:
Ενσωματωμένη προετοιμασία δείγματος καυσαερίου  (chiller Peltier) βαλβίδα φρέσκου αέρα (για αυτόματη δειγματοληψία και προγραμματισμό)
