ΠΡΟΙΟΝ/ΤΑ : ΑΙΣΘΗΤΗΡΑΣ ΥΠΕΡΗΧΩΝ ΜΕ ΕΞΟΔΟ 4-20mA ΚΑΙ ΟΡΓΑΝΟ ΜΕΤΡΗΣΗΣ/ΕΛΕΧΓΟΥ PXP ΜΕ ΕΠΙΛΟΓΗ ΒΑΘΜΟΝΟΜΗΣΗΣ 16-ΣΗΜΕΙΩΝ

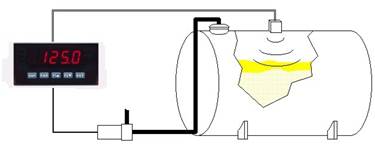

Μια εταιρεία που παράγει διάφορα υγρά είχε ανάγκη για ένα δείκτη που θα μπορούσε να απεικονίζει, σε λίτρα, την ποσότητα του διαλύτη σε μια δεξαμενή. Επειδή ο διαλύτης είναι διαβρωτικό υγρό, χρησιμοποιήθηκε ένας αισθητήρας στάθμης υπερήχων. Αυτός ο τύπος αισθητήρα χρησιμοποιεί σήματα υπερήχων τα οποία , αντανακλώνται από την επιφάνεια του υγρού, για να καθορίσουν την απόσταση, ή βάθος. Ο πελάτης βαθμονόμησε αυτόν τον αισθητήρα να παράγει 4 mA όταν η δεξαμενή ήταν άδεια, και 20 mA όταν η δεξαμενή είναι γεμάτη. Το σήμα αυτό μετριέται από ένα μετρητή με είσοδο 4-20 mA, και μετατρέπεται σε γαλόνια. Οποιοσδήποτε από τους μετρητές μας θα μπορούσαν να έχουν χρησιμοποιηθεί σε αυτήν την εφαρμογή, αν η δεξαμενή είχε παράλληλες πλευρές, αλλά αυτή η δεξαμενή ήταν στρογγυλή και οριζόντια στο έδαφος. Αυτό σήμαινε ότι, ενώ το σήμα ήταν γραμμικό για το βάθος, δεν ήταν γραμμικό σε λίτρα υγρού στη δεξαμενή. (Υπάρχει περισσότερος όγκος ανά cm βάθους στο κέντρο της δεξαμενής, σε σύγκριση με πολύ μικρό όγκο ανά cm βάθους κοντά στην κορυφή και στο κάτω μέρος.) Επειδή αυτό το σήμα δεν ήταν γραμμικό, κρίθηκε ότι ένας μετρητής πίνακα PXP ήταν ο πλέον κατάλληλος για τις απαιτήσεις αυτής της εφαρμογής. Αντί για την επιλογή μίας απεικόνησης από 0 σε 4 mA, και το 2000 σε 20 mA, ήταν σε θέση να προγραμματίσει 16 σημεία μαζί με την καμπύλη δεδομένων!
Ανίχνευση νερού σε δεξαμενές πετρελαίου ντίζελ
Ο Μεταδότης Χωρητικότητας - μοντέλο 38, παρέχει μέτρηση στάθμης υγρών υδρογονανθράκων και ταυτόχρονη ανίχνευση νερού
Σε εφαρμογές μέτρησης στάθμης δεξαμενών πετρελαίου DIESEL, υπάρχει συχνά μια μικρή ποσότητα νερού κάτω από το στρώμα των υδρογονανθράκων. Αυτό είναι συνήθως αποτέλεσμα της συμπύκνωσης ή εισαγωγής νερού στους υδρογονάνθρακες το οποίο τελικά κατασταλάζει στον πυθμένα. Η ακρίβεια των περισσότερων τεχνολογιών επηρεάζεται από αυτή τη χαμηλότερη στάθμη του νερού ή δεν μπορεί να λειτουργήσει σωστά καθόλου. Ο Μεταδότης Χωρητικότητας μοντέλο 38 θα επιτρέψει την ακριβή μέτρηση στάθμης των υδρογονανθράκων, καθώς και τον εντοπισμό του νερού κάτω από τη διαχωριστική επιφάνεια πετρελαίου /νερού. Το μοντέλο 38 θα μετράει την στάθμη των υδρογονανθράκων σας και ταυτόχρονα θα ανιχνεύει το νερό από κάτω.
Πως λειτουργεί;
Σε μια κάθετη εγκατάσταση ενός αισθητήρα χωρητικότητας, η στάθμη υδρογονανθράκων με χαμηλή διηλεκτρική σταθερά (1.6-9) όπως το αργό πετρέλαιο, ντίζελ, φυτικά έλαια, κ.λπ. μπορεί να μετρηθεί με ακρίβεια. Η στάθμη αντιστοιχεί σε σήμα εξόδου 4-20 mA . Όταν ένα υγρό με υψηλή (+10) διηλεκτρική σταθερά όπως το νερό ανιχνεύεται από τον αισθητήρα, το σήμα εξόδου σε mA θα περάσει την κλίμακα των 20mA και θα φτάσει τα 20,6 mA. Τα 20,6 mA του σήματος εξόδου δείχνουν ότι υπήρξε υπέρβαση στο φάσμα χωρητικότητας του μεταδότη και ότι το νερό ή άλλο υγρό με υψηλή διηλεκτρική σταθερά αγγίζει τον αισθητήρα.
Το σήμα εξόδου μπορεί στη συνέχεια να χρησιμοποιηθεί από το PLC ή όργανο ελέγχου για να ανοίξετε μια βαλβίδα στο κάτω μέρος της δεξαμενής να πέσει η στάθμη του νερού που άπτεται του αισθητήρα. Μόλις η στάθμη του νερού πέσει κάτω από το άκρο του αισθητήρα, το σήμα σε mA θα μειωθεί σε κανονικά επίπεδα και θα ελέγχει την στάθμη των υδρογονανθράκων και πάλι.
Ελεγχόμενες δοκιμές αποκάλυψαν ότι η μέτρηση της στάθμης υδρογονανθράκων και ανίχνευση του νερού από κάτω είναι αποτελέσματα και ακριβή και επαληθεύσιμα. Για την επίτευξη αυτών των αποτελεσμάτων, ο μεταδότης πρέπει να ρυθμιστεί και να βαθμονομηθεί στη δεξαμενή με πετρέλαιο ντίζελ ή άλλους υδρογονάνθρακες μόνο σε επαφή με τον αισθητήρα. Θα πρέπει να χρησιμοποιηθεί ένας γυμνός (χωρίς επικάλυψη) αισθητήρας για όλες τις εφαρμογές σχετικά με υγρά που βασίζονται σε υδρογονάνθρακες και με το απαραίτητο μήκος για την ανίχνευση της στάθμης του νερού, συνήθως 3 "- 4" από τον πυθμένα της δεξαμενής. Χωρίς κινούμενα μέρη και με λογική τιμή το μοντέλο 38 λύνει δύο προβλήματα με ένα μέσο και παρέχει μια οικονομικά αποδοτική λύση στάθμης.
Βασικά Χαρακτηριστικά
Τροφοδοσία βρόγχου 4-20 mAdc, χαμηλού κόστους
Ενσωματωμένος μεταδότης με περίβλημα διπλού χωρίσματος
Solid State, με μικροεπεξεργαστές - χωρίς κινούμενα μέρη
Πλήρης ψηφιακή βαθμονόμηση - Εξαλείφει αναλογικά ποτενσιόμετρα
Εξωτερική βαθμονόμηση με μαγνήτη - Δεν χρειάζεται να ανοιχτεί το περίβλημα
Βαθμονόμηση δεξαμενής με μερική πλήρωση- 2 σημείων με μερική πλήρωση
Περίβλημα αντιεκρηκτικού τύπου, ασφαλείς αισθητήρες
Στιβαρής κατασκευής
Εξαλείφει απαιτήσεις για μόνωση αγωγού
Απομακρη εγκατάσταση μέχρι 61 m / 200 Ft.
Σύνδεση με Εξωτερικό τροφοδοτικό / Ενδείκτες Πεδίου
Διαθέσιμη ποικιλία αισθητήρων
316L SS περίβλημα διπλού χωρίσματος
ΥΔΡΟΣΤΑΤΙΚΗ ΠΙΕΣΗ
ΜΕΤΡΗΣΗ/ΕΛΕΓΧΟΣ ΣΤΑΘΜΗΣ ΜΕ ΑΙΣΘΗΤΗΡΕΣ ΥΠΕΡΗΧΩΝ
Επιτήρηση και έλεγχος στάθμης δεξαμενών νερού χωρίς επαφή, με ή χωρίς απομακρυσμένο ενδείκτη
Επιτήρηση/Ελεγχος Στάθμης σε φρεάτια συλλογής/προσαρμογής/ελέγχου ακαθάρτων για αποφυγή υπερχείλισης
Μέτρηση/Ελεγχος στάθμης σε φρεάτια ακαθάρτων με συμπαγείς αισθητήρες υπερήχων οι οποίοι διαθέτουν 1 ή 2 επαφές για ανώτατο /κατώτατο όριο ή αναλογική έξοδο 0-10V / 4-20mA.
ΕΛΕΓΧΟΣ ΣΤΑΘΜΗΣ ΦΡΕΑΤΙΟΥ ΟΜΒΡΙΩΝ ΜΕ ΑΙΣΘΗΤΗΡΑ ΥΠΕΡΗΧΩΝ
ΕΛΕΓΧΟΣ ΣΤΑΘΜΗΣ ΦΡΕΑΤΙΟΥ ΛΙΠΟΥΣ ΜΕ ΑΙΣΘΗΤΗΡΑ ΥΠΕΡΗΧΩΝ
