Το μοντέλο 5.v0 είναι ιδανικό για `βρώμικα υγρά`, τα οποία μπορούν να καταστρέφουν τους κλασικούς αισθητήρες ροής - βιολογικοί, χημικά, κολλώδη υγρά, λασπόνερα, μαζούτ και λειαντικά. Δεν υπάρχει καμία παρεμπόδιση στην ροή, ούτε και πτώση πίεσης.Ο στάνταρ αισθητήρας υπερήχων είναι κατάλληλος για όλους του αγωγούς από 1/2" (12.5 mm) και μεγαλύτεροι. Tα ηλεκτρονικά/οθόνης ένδειξης μπορούν να τοποθετηθούν κάπου κοντά στο σημείο που βρίσκεται ο αισθητήρας.

Χρησιμοποιήστε το αναλογικό σήμα εξόδου 4-20mA, για να μεταδώσετε το σήμα ροής σε απομακρυσμένη οθόνη, καταγραφικό ή ελεγκτή. Tα 2 προγραμματιζόμενα ρελέ μπορούν να χρησιμοποιηθούν για έλεγχο ροής, προστασία της αντλίας ή παλμό αναλογικό με την ροή. Η βαθμονόμηση γίνεται εύκολα με τη χρήση τριών πλήκτρων. Η ένδειξη της ροής και της παροχής μπορεί να απεικονιστεί κατά επιλογή (γαλόνια, λίτρα κτλ.)

Το καλώδιο του αισθητήρα μπορεί να επιμηκυνθεί έως 152 μέτρα ( 500ft) χωρίς απώλειες σήματος. Το μοντέλο 5.v0 μπορεί να συνοδευτεί με εσωτερικό φράγμα ασφαλείας για τον αισθητήρα, για τοποθέτηση σε σημεία που θεωρούνται επικίνδυνα. Άλλες προαιρετικές επιλογές είναι ο αισθητήρας υψηλών θερμοκρασιών και καταγραφικό 2 εκατ τιμών.

Το μοντέλο 5.v0 χρησιμοποιεί καινούριο επεξεργαστή ψηφιακού σήματος για να μπορεί να φιλτράρει τον θόρυβο και να μετράει ροή από 0.06 έως 12.2m/sec (0.2 έως 40ft/sec), με ακρίβεια ±2% σε πλήρη κλίμακα, σε υγρά με αιωρούμενα σωματίδια ή φυσαλίδες 100 μικρών ή και περισσοτέρων και συγκεντρώσεις όχι μικρότερες από 75 ppm. Το ροόμετρο λειτουργεί με μονή κεφαλή αισθητήρα ροής που τοποθετείται εξωτερικά σε συνεχόμενους σωλήνες από υλικό το οποίο μεταφέρει τον ήχο όπως : ανοξείδωτο χάλυβα, ανθρακούχο χάλυβα, σίδηρο, χαλκό, FRP, PVC, ABS, ή τσιμεντένιους διαστάσεων από 12.5mm έως 4.5m (1/2" έως 180") Εσωτ. Διάμ.

Main Features

κύρια χαρακτηριστικά

Αισθητήρας υπερήχων χωρίς επαφή με το μέσο
Οθόνη: Μεγάλη, με άσπρο φωτιζόμενο φόντο - με αθροιστικό 16 ψηφίων, απεικίνηση ποσότητας, κατάσταση ρελέ, κατάσταση λειτουργίας και μενού βαθμονόμησης
Τροφοδοσία - 100-160 ή 180-260VAC 50/60Hz
Απομονωμένο 4-20mA (1000 ohm)
2 ρελέ ελέγχου, 5 amp SPDT, προγραμματιζόμενα για συναγερμό ροής και /ή αναλογικό παλμό
αναλογικό παλμό εξόδου, και/ή συναγερμό ροής
Αυτόματη ρύθμιση ευαισθησίας
Νέο σύστημα επεξεργασίας σήματος
Ενσωματωμένο Βαθμονομητή
Δετός μονής κεφαλής αισθητήρας ροής για αγωγούς από 12.5mm έως 4.5m (1/2" έως 180") Εσωτ. Διάμ.
Θερμοκρασία λειτουργίας αισθητήρα από: -40°C to 150°C (-40°F to 300°F)
ακρίβεια ± 2% της πλήρους κλίμακας για υγρά με σωματίδια ή αέρια των 100 μικρών ή μεγαλύτερα και ελάχιστες συγκεντρώσεις των 75 ppm
Επαναληπτικότητα: ±0.1%,
Γραμμικότητα ±0.5% (πλήρη κλίμακα)
καλώδιο αισθητήρα - 6m/20ft θωρακισμένο ομοαξονικό ζεύγος
περίβλημα - αδιάβροχο ΙΡ66 (NEMA4X) polycarbonate

ΠΩΣ ΛΕΙΤΟΥΡΓΕΙ

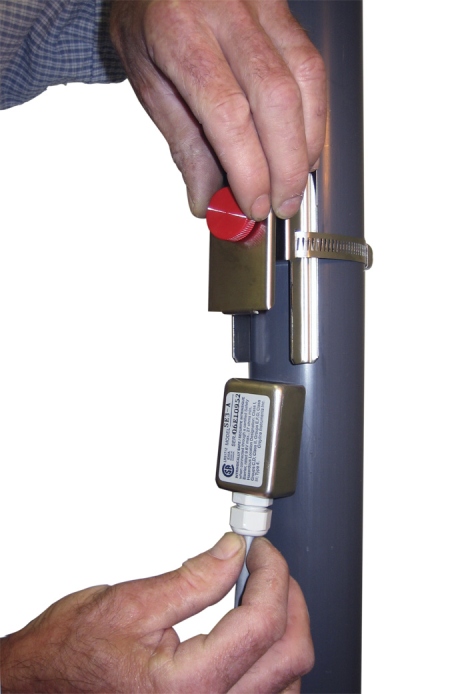

Το μοντέλο 5 μετράει την ροή εξωτερικά με ένα δετό αισθητήρα. Το μοντέλο 5 μετράει συνέχεια μεταδίδοντας ένα ήχο υψηλής συχνότητας (640 kHz) ο οποίος ταξιδεύει μέσω του τοιχώματος του αγωγού στο μέσο ροής. Ο ήχος αντανακλάται πίσω στον αισθητήρα από στερεά σωματίδια ή φυσαλίδες στο υγρό. Εάν το υγρό κινείται η ηχώ επιστρέφει σε διαφορετική συχνότητα αναλογική με την ταχύτητα ροής. Το μοντέλο 5 μετράει συνέχεια αυτή την αλλαγή της συχνότητας και υπολογίζει την ροή.

Αυτή η τεχνική Doppler μπορεί να λειτουργήσει μόνο με υγρά τα οποία περιέχουν στερεά ή φυσαλίδες για να αντανακλούν το σήμα. Αυτά είναι τα "δύσκολα υγρά" τα οποία να κάνουν ζημιά στα συμβατικά ροόμετρα : απόβλητα, λασπόνερα, παχύρευστα & διαβρωτικά χημικά, λειαντικά, κλπ. Επειδή ο αισθητήρας τοποθετείται στο εξωτερικό τοίχωμα του αγωγού, δεν δημιουργεί πτώση πίεσης ή εμπόδιο στην ροή.

Για καλύτερη απόδοση οι αισθητήρες πρέπει να τοποθετούνται μακρυά από διατάξεις που δημιουργούν στροβιλισμούς όπως γωνίες & ταφ και μακρυά από διατάξεις που αυξάνουν την ταχύτητα ροής όπως βαλβίδες & αντλίες. Τυπική ακρίβεια είναι ±2% της πλήρους κλίμακας.

Προαιρετικές επιλογές

Ενσωματωμένο καταγραφικό 2 εκ σημείων με έξοδο USB και Windows™ software
Τροφοδοσία Input 9-32VDC
Προέκταση 15m καλωδίου αισθητήρα
