Πόσο σίγουροι είστε για την αποτελεσματικότητα των φίλτρων και του εξαερισμού σας;
Αυτόνομος, φιλικός προς το χρήστη, εύκολος στη συντήρηση αισθητήρας επιτήρησης ροής αέρα

Σειρές 0101, 5101, 5201

Ο συμπαγής αισθητήρας ροής αέρα είναι ειδικά σχεδιασμένος για την επιτήρηση της ροής αέρα  και προστασία από την απώλεια ροής αέρα όπου είναι απαραίτητο να αναγνωρίζεται η απώλεια ή η μείωση της ροής του αέρα παρέχoντας έγκαιρες προειδοποιήσεις.
Χάρις στο συμπαγές και βολικό σχεδιασμό του εξωτερικού περιβλήματος του, μπορεί εύκολα να τοποθετηθεί μέσα σε συστήματα εξαερισμού και με ενα ειδικό ρυθμιζόμενο ποτενσιόμετρο να ρυθμισθούν τα επιθυμητά όρια ροής. Ενα ειδικό LED προσφέρει οπτική ένδειξη όταν η ροή είναι πάνω ή κάτω απο το επιθυμητό όριο.
Ο συγκεκριμένος αισθητήρας ροής αέρα είναι βασισμένος πάνω στη θερμιδομετρική αρχή και αποτελεί εναν οικονομικό εναλλακτικό τρόπο για τα συστήματα μηχανικού τύπου με κινούμενα πτερύγια και για τις κυψέλες πίεσης.

Όλα τα εξαρτήματα του αισθητήρα ροής αέρα είναι ενσωματωμένα σε ένα συμπαγές και λείο πλαστικό κυλινδρικό περίβλημα. Ο αισθητήρας ροής αέρα έχει ενα ενσωματωμένο χρονικό το οποίο λειτουργεί σαν διακόπτης καθυστέρησης για τον ανεμιστήρα ή για τη συσκευή εξαερισμού. Στο διάστημα αυτό η έξοδος είναι κλειστή, το ρελέ ενεργοποιείται και αυτό απεικονίζεται ταυτοχρόνως απο το κόκκινο και πράσινο LED.

Το όριο ενεργοποίησης μπορεί να οριστεί μέσω του ποτενσιομέτρου και μπορεί να εμφανιστεί με το κόκκινο ή πράσινο LED. Στην περίπτωση της μηδενικής ροής το κόκκινο LED ανάβει.Εαν το πράσινο LED δεν ανάβει, το ρελέ εξόδου απενεργοποιείται. Όταν ο επιτηρητής ροής αέρα ανιχνεύσει ροή, το κόκκινο LED σβήνει, το πράσινο ανάβει και το ρελέ εξόδου ενεργοποιείται.Το σήμα εξόδου είναι διαθέσιμο σαν μια μεταβλητή ΝΟ (κανονικά ανοικτή) επαφή.

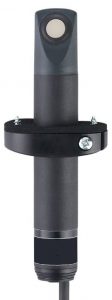

Το μήκος του επιτηρητή ροής επιτρέπει τη μέγιστη εμβάπτιση της τάξης των 120 mm μέσα στον αεραγωγό. Είναι εγκατεστημένο με τη βοήθεια ενος κολλάρου τοποθέτησης το οποίο είναι ασφαλισμένο στον αγωγό με τη βοήθεια ενος δαχτυλιδιού.

Ο επιτηρητής ροής αέρα μπορεί να χρησιμοποιηθεί στην επιτήρηση ροής σε βιομηχανικές μονάδες, καθώς κατα τη σχεδίαση του δόθηκε ιδιαίτερη προσοχή στην προστασία των PTC (ηλεκτρονικά θερμίστορ) ενάντι της μηχανικής ζημιάς απο στερεά σωματίδια που πιθανόν να βρίσκονται στο επιτηρούμενο μέσο. Τα PTC έχουν συμπεριληφθεί μέσα στη κεφαλή του αισθητήρα και είναι προστατευμένα ενάντια σε εξωτερική μηχανική ζημιά με τη βοήθεια επίπεδων μεταλλικών πλακών.Οι μεταλλικές πλάκες επίσης προσφέρουν μια καλή θερμική επαφή με το μέσο.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Τάση λειτουργίας: 24V DC (μοντέλο 5101)
80-250V AC (μοντέλο 5101)
Έξοδος: Ρελέ εξόδου, Κανονικά Ανοικτή (ρελέ ανοιχτό με παρουσία ροής)
Μέση θερμοκρασία: -10 - +50 C
Περιοχή Ρύθμισης (cm/s): 100 - 100m/s
Απεικόνιση λειτουργίας: 2 LED (1 κόκκινο και 1 πράσινο)
Χρόνος απόκρισης (s): 3 - 60s
Βαθμός Προστασίας : IP65
Περίβλημα σώματος και κεφαλής αισθητήρα: POCAN
Σύνδεση: 2m PUR 4*0.5mm2
Αντοχή σε πίεση (bar): 1
Διαστάσεις: 140*23mm

ΠΛΗΡΟΦΟΡΙΕΣ ΠΑΡΑΓΓΕΛΙΑΣ
0630-5101 Μοντέλο 5101: 24 DC V, εύρος ρύθμισης 100 ... 1000 cm / s, σήμα μεταγωγής
0630-0101 Μοντέλο 0101: 80 ... 250 AC / 90 ... 250 DC V, Εύρος ρύθμισης 100 ... 1000 cm / s, σήμα μεταγωγής

ΜΟΝΤΕΛΟ ΑΝΑΛΟΓΙΚΗΣ ΕΞΟΔΟΥ
Τάση λειτουργίας: 24V DC + 10%
Έξοδος: 0 - 10V αναλογική
Θερμοκρασία μέσου: 35 – 65 C
Περιοχή ροής (cm/s): 200 – 2000 (1-10V)
Απεικόνιση λειτουργίας: 1 πράσινο LED
Καθυστέρηση λειτουργίας: (s) 90s
Βαθμός προστασίας: IP65
Περίβλημα σώματος και κεφαλής αισθητήρα: POCAN
Σύνδεση: Καλώδιο και συνδετικό υλικό βύσμα / 2m 4*0.5 mm2 Αντοχή σε πίεση (bar): 1
Διαστάσεις: 140*23mm

ΠΛΗΡΟΦΟΡΙΕΣ ΠΑΡΑΓΓΕΛΙΑΣ
0630-5201 Μοντέλο 5201: 24 DC V, εύρος ροής 200 ... 2000 cm / s, αναλογικό σήμα 0-10V

Εφαρμογές
Επιτήρηση ροής αέρα αγωγού εξαερισμού
Έλεγχος ανεμιστήρων
Επιτήρηση φίλτρων
Φραγμένα φίλτρα
Χώρους ψεκασμού βαφής
Μονάδες επεξεργασίας δεδομένων
Ηλεκτρονικό εξοπλισμό

Ακολουθούν ορισμένες συγκεκριμένες εφαρμογές παρακολούθησης ροής αέρα εξαερισμού σε βιομηχανίες:

• Εγκαταστάσεις χημικής επεξεργασίας: Οι μονάδες χημικής επεξεργασίας απαιτούν συχνά εξειδικευμένα συστήματα εξαερισμού για τον έλεγχο των επικίνδυνων αναθυμιάσεων και αερίων. Η παρακολούθηση της ροής του αέρα μπορεί να βοηθήσει να διασφαλιστεί ότι τα συστήματα εξαερισμού λειτουργούν σωστά και ότι οι εργαζόμενοι δεν εκτίθενται σε επικίνδυνα επίπεδα ρύπων.

• Εγκαταστάσεις παραγωγής: Η σωστή ροή αέρα είναι σημαντική στις εγκαταστάσεις παραγωγής για τον έλεγχο της θερμοκρασίας, της υγρασίας και της ποιότητας του αέρα. Η παρακολούθηση ροής αέρα μπορεί να βοηθήσει στη βελτιστοποίηση των συστημάτων εξαερισμού για τη διατήρηση ενός ασφαλούς και άνετου εργασιακού περιβάλλοντος για τους εργαζόμενους και τη διασφάλιση της αποτελεσματικής λειτουργίας του εξοπλισμού.

• Εργοτάξια: Τα εργοτάξια απαιτούν συχνά προσωρινά συστήματα εξαερισμού για τον έλεγχο της σκόνης, των αναθυμιάσεων και άλλων ρύπων. Η παρακολούθηση της ροής του αέρα μπορεί να βοηθήσει να διασφαλιστεί ότι τα συστήματα εξαερισμού λειτουργούν σωστά και ότι οι εργαζόμενοι δεν εκτίθενται σε επικίνδυνα επίπεδα ρύπων.

• Λειτουργίες εξόρυξης: Οι εργασίες εξόρυξης συχνά απαιτούν εξειδικευμένα συστήματα εξαερισμού για τον έλεγχο της συσσώρευσης επικίνδυνων αερίων και την πρόληψη πυρκαγιών και εκρήξεων. Η παρακολούθηση της ροής του αέρα μπορεί να βοηθήσει στη βελτιστοποίηση των συστημάτων εξαερισμού για τη διασφάλιση της ασφάλειας των εργαζομένων και την πρόληψη ζημιών στον εξοπλισμό.

• Εγκαταστάσεις επεξεργασίας τροφίμων: Οι μονάδες επεξεργασίας τροφίμων απαιτούν εξειδικευμένα συστήματα εξαερισμού για τον έλεγχο της θερμοκρασίας, της υγρασίας και της ποιότητας του αέρα. Η παρακολούθηση της ροής του αέρα μπορεί να βοηθήσει να διασφαλιστεί ότι τα συστήματα εξαερισμού λειτουργούν σωστά για τη διατήρηση ενός ασφαλούς και υγιεινού περιβάλλοντος επεξεργασίας για τα τρόφιμα.

Συνολικά, η παρακολούθηση της ροής του αέρα εξαερισμού είναι σημαντική στις βιομηχανίες για τη διασφάλιση της ασφάλειας των εργαζομένων, τη διατήρηση άνετων συνθηκών εργασίας και τη βελτιστοποίηση της απόδοσης του εξοπλισμού. Η σωστή ροή αέρα είναι απαραίτητη σε πολλές βιομηχανικές εφαρμογές και η παρακολούθηση της ροής του αέρα μπορεί να βοηθήσει να διασφαλιστεί ότι τα συστήματα εξαερισμού λειτουργούν σωστά για τη διατήρηση ασφαλών και αποτελεσματικών λειτουργιών.

Σωλήνες Πιτό

σωλήνες πιτό τύπου L - με ή χωρίς αντιστάθμιση θερμοκρασίας
ακρίβεια: καλύτερη από 0,5 % με ευθυγράμμιση άξονα ροής τουλάχιστον 12°
Οι σωλήνες είναι κατασκευασμένες σύμφωνα με τα πρότυπα AFNOR.NF.X10.112 προσάρτημα 4 με ημερομηνία 14.9.77.
Τύπος: κεφαλή με ελλειψοειδή καμπύλη NPL
Συντελεστής: 1,0015.
Ποιότητα: Σκληρό ανοξείδωτος χάλυβας 4 / 4 AFNOR / Z2.CND.17.12.

σωλήνες πιτό τύπου S - με ενσωματωμένο αισθητήρα θερμοζεύγους K
ένα ευρύ φάσμα υψηλής ποιότητας και ακρίβειας από σωλήνες πιτό, σύμφωνα με το πρότυπο ISO 10780.

Μήκος σωλήνων πιτό τύπου S Ø 8 mm

•     500 mm
•     1000 mm
•     1500 mm
•     2000 mm
•     2500 mm
•     3000 mm

Sigma Λεπίδες μέτρησης ροής αέρα

Οι λεπίδες μέτρησης ροής αέρα DBM είναι μία απλή και οικονομικά αποδοτική μέθοδος για την παροχή μόνιμης μέτρησης ροής αέρα σε ορθογώνιους ή στρογγυλούς αγωγούς. Οταν χρησιμοποιείται με μία από τις συσκευές μας μέτρησης διαφορικής πίεσης κλάσης 100/200/300 ....

Οι λεπίδες (πτερύγια) μέτρησης της ροής του αέρα Sigma έχουν σχεδιαστεί και κατασκευαστεί για χρήση σε όλους τους τύπους των συστημάτων ροής αέρα. Οι λεπίδες μέτρησης ροής DBM όταν έχουν τοποθετηθεί σωστά στη ροή του αέρα, παράγουν μία διαφορική πίεση, η τετραγωνική ρίζα της οποίας είναι ανάλογη προς τη ροή του αέρα.

οι λεπίδες ροής αέρα Sigma εξασφαλίζουν ακριβή ένδειξη, έλεγχο ή καταγραφή της ταχύτητας ροής αέρα και όγκου.
παρέχουν δυνατότητα μετρήσεων από 3 μέχρι 100 m/s (9 Pa με 10000 Pa).
τμήμα αεροτομής που περιορίζει διαφορές (<3%) και αναταράξεις.
κατανομή των ανοιγμάτων μέτρησης της αεροτομής που επιτρέπει τον έλεγχο μέσου ροής αέρα (μέσο όρο διαφορικών πιέσεων).

Η επιλογή του αριθμού των λεπίδων εξαρτάται από το σχήμα του αγωγού και την επιθυμιτή ακρίβεια. Μία ή περισσότερες λεπίδες μπορούν να χρησιμοποιηθούν ανάλογα με την εφαρμογή.

15 τυποποιημένα μήκη είναι διαθέσιμα: 100/125/160/200/250/315/400/500/630/800/1000/1500/2000/2500/3000mm, με άλλα διαθέσιμα κατόπιν αίτησης.

Εφαρμογές : συστήματα τροφοδοσίας αέρα σε εργαστήρια, συστήματα κλιματισμού, διατάξεις δοκιμών ροής αέρα, συστήματα καθαρισμού αέρα κλπ

Εξαρτήματα για σωλήνες pitot

Σωλήνα σιλικόνης
Διαυγής σωλήνα Ø 5 x 8 για μόνιμη εγκατάσταση (m/l or 25m).
Σωλήνα σιλικόνης Ø 4 x 7

Συνδέσεις σωληνώσεων
Ευθεία σύνδεση για σωλήνα Ø 5 x 8. Σύνδεση - T για σωλήνα Ø 5 x 8. Σύδεση - Y για σωλήνα Ø 5 x 8.
Μαύρα ή άσπρα, για όργανα δοκιμής (m/l or 25 m).

Sigma Κώνοι Ροής Αέρα για άμεση μέτρηση ροής αέρα σε συστήματα εξαερισμού και κλιματισμού

Sigma Κώνοι Ροής Αέρα για άμεση μέτρηση ροής αέρα σε συστήματα εξαερισμού και κλιματισμού
Με την τοποθέτηση ενός Κώνου συλλογής της Sigma πάνω από ένα στόμιο ή μάσκα, μπορείτε να υπολογίσετε τον όγκο αέρα προκειμένου να εξακριβωθεί η κατανομή της ροής αέρα. Οι εύκολα παρατηρούμενες τιμές τάσης και γρήγορη απόκριση του μετρητή καταστεί τους Κώνους συλλογής της Sigma το προτιμώμενο εργαλείο για τους μηχανικούς εγκατάστασης.

Sigma Κώνοι Ροής Αέρα για ανεμόμετρα θερμού νήματος
Sigma Κώνος K35 : 10 @ 400 m³/h - 200 x 200 x 300 mm
Sigma Κώνος K75 : 30 @ 750 m³/h - 300 x 300 x 470 mm.
Sigma Κώνος K120:50 @ 1200m3/h - 450 x 450 mm x 600 mm
Sigma Κώνος K150:10 @ 400 m3/h - 550 x 100 mm x 600 mm

Sigma Κώνοι Ροής αέρα για πτερύγιο 100 χιλιοστών
Sigma Κώνοι ροής αέρα για ανεμόμετρα με πτερύγιο διαμέτρου 100 χιλιοστών
Sigma Κώνος K25 : 10 @ 400 m3/h - 200 x 200 mm x 330mm
Sigma Κώνος K85 : 10 @ 400 m3/h - 350 x 350 mm x 450mm
