Οι αισθητήρες στάθμης συνεχούς μέτρησης χρησιμοποιούνται για μέτρηση της στάθμης εντός ορισμένων ορίων και εξασφαλίζουν συνεχή επιτήρηση στάθμης.

Με μια ευρεία ποικιλία προσεγγίσεων για έλεγχο ορίου και τη συνεχή μέτρηση στάθμης υγρών και στερεών, η ΣΙΓΜΑ ΕΛΛΑΣ μπορεί να βοηθήσει και να δώσει λύσεις σε πολλές εφαρμογές στάθμης. Οι αισθητήρες και τα συστήματα που προσφέρουμε είναι βασισμένοι στις ακόλουθες μεθόδους μέτρησης:

Χωρητικότητα (RF)
Υδροστατική
Ραντάρ
Υπερήχων
Λέηζερ

Μεταδότες Στάθμης - Επισκόπηση

Μεταδότες Στάθμης τύπου ΡΑΝΤΑΡ

Αντίθετα από το συμβατικό μέσω-αέρα ραντάρ (επίσης γνωστό ως FMCW - Frequency Modulated Continuous Wave (συνεχές κύμα διαμορφωμένο από την συχνότητα), το οδηγούμενο ραντάρ κυμάτων χρησιμοποιεί έναν κυματοδηγό για να κατευθύνει ή να οδηγήσει τους πολύ χαμηλούς παλμούς μικροκυμάτων ισχύος. Οι αισθητήρες ραντάρ FMCW εκπέμπουν υψηλότερης συχνότητας παλμούς μικροκυμάτων μέσω-αέρα για την ανάκλασή τους από την επιφάνεια του προϊόντος.

Το οδηγούμενο ραντάρ κυμάτων κατευθύνει έναν παλμό μέσω ενός αισθητήρα ο οποίος ανακλάται από το υπό μέτρηση προϊόν. Ο χρόνος διέλευσης μετριέται και η στάθμη υπολογίζεται. Η χρήση ενός αισθητήρα ή ενός κυματοδηγού επιτρέπει την ενεργειακή μετάδοση πολύ αποδοτικά, μαζί με την χρήση ηλεκτρονικών χαμηλής ισχύος σε συμπαγές περίβλημα, έχουν σαν αποτέλεσμα υψηλότερη απόδοση και χαμηλότερο κόστος.

Σειρά 700

Ραντάρ κατευθυνόμενων μικροκυμάτων

Για μέτρηση στάθμης σε σιλό χύδην στερεών προϊόντων

Η σειρά 700 χρησιμοποιεί ραντάρ οδηγούμενων μικροκυμάτων για να κάνει μετρήσεις, πράγμα που σημαίνει ότι δεν υπάρχουν κινούμενα εξαρτήματα και επομένως σχεδόν καμία συντήρηση. Ένας κυματοδηγός κατευθύνει τους παλμούς μικροκυμάτων, εξαλείφοντας τα προβλήματα απόκλισης της δέσμης κοινά σε συμβατικούς μεταδότες ραντάρ χωρίς επαφή.

Το μοντέλο 701 με αισθητήρα καλωδίου από ανοξείδωτο χάλυβα σχεδιάστηκε ειδικά για χύδην στερεά σε σιλό.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
• Σήμα ραντάρ ταξιδεύει κατά μήκος του κυματοδηγού –
Εξαλείφει ψευδή ηχώ και ελαχιστοποιεί την απώλεια σήματος
• Χωρίς κινητά εξαρτήματα
• Τροφοδοσία βρόχου 2 καλωδίων
• Πίνακας γραμμικοποίησης
• Μήκος μέχρι 30 μέτρα
• Εύκαμπτοι καλώδια αισθητήρων
• Απομακρυσμένη οθόνη (προαιρετική)
• Βαθμός προστασίας IP68
• Όλα τα ηλεκτρονικά ψηφιακά
• EXIAIICT6

ΕΠΙΛΟΓΕΣ
• Πρωτόκολλο HART
• Περίβλημα από ανοξείδωτο χάλυβα 316L
• Απομακρυσμένη οθόνη

Τεχνικά χαρακτηριστικά
Περίβλημα αλουμινίου ή ανοξείδωτου χάλυβα
Τροφοδοσία 18 - 30 VDC
Πρότυπο καλωδίωσης - 2 καλώδια
Έξοδος Ενιαία 4-20 mA, HART
Ακρίβεια ± 1mm
Ανάλυση +/- 0,063 in / 1,6 mm
Εύρος μέχρι 30 μέτρα (με εύκαμπτο αισθητήρα)
Υλικό αισθητήρα 316L SS
Πίεση διεργασίας -1,0 έως 40bar
Θερμοκρασία διεργασίας από -40 ° C έως + 250 ° C (βασικό -20 ... 150 ° C)
Βαθμός προστασίας IP68
Διηλεκτρική σταθερά 1.3-2.3; 3-100 άμεση λειτουργία

Μοντέλο Αισθητήρας Μήκος Υλικό
701 Εύκαμπτο καλώδιο 8mm 30000mm Ανοξείδωτος χάλυβας
702 Ράβδος 10mm 6000mm Ανοξείδωτο χάλυβας
703 Δύο ράβδοι 6000mm Ανοξείδωτο χάλυβας (με φλάντζα)

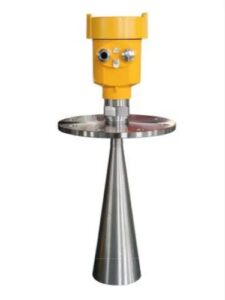

ΣΕΙΡΑ 900
Πομπός Στάθμης ραντάρ Sigma 26G για στερεά υλικά

Πομπός στάθμης ραντάρ χωρίς επαφή, ελεγχόμενος από μικροεπεξεργαστή για στερεά, εύκολο στην εγκατάσταση και συντήρηση όργανο ψηφιακού επιπέδου. Ο πομπός επιπέδου ραντάρ Sigma 26G μπορεί να μετρήσει μέχρι το μέγιστο άνοιγμα των 70 μέτρων.

Οφέλη
● Μικρό μέγεθος κεραίας, εύκολο στην εγκατάσταση. Ραντάρ χωρίς επαφή, χωρίς φθορά, χωρίς ρύπανση.
● Ανθεκτικό στη διάβρωση, εφέ φυσαλίδων. σχεδόν δεν επηρεάζεται από τους υδρατμούς στην ατμόσφαιρα, αλλάζει η θερμοκρασία και η πίεση.
● Το σκονισμένο περιβάλλον έχει μικρή επίδραση.
●Με μικρότερο μήκος κύματος aA, η αντανάκλαση της κλίσης της στερεάς επιφάνειας είναι καλύτερη.
● Η γωνία δέσμης είναι μικρή, η ενέργεια είναι συγκεντρωμένη, μπορεί να ενισχύσει την ικανότητα ηχούς και να αποφύγει τις παρεμβολές.

Τεχνικά χαρακτηριστικά
Εύρος μέτρησης: 0 έως 70 μέτρα
15m/20m/35m (σκόνη);
20m/30m/45m (σωματίδιο);
35m/45m/55m (συγβολικά υλικά)
0-1m...70m (υγρά)
Έξοδος σήματος: 4...20mA/HART (2 καλώδια/4 καλώδια) RS485/Modbus
Σύνδεση διαδικασίας: φλάντζα πολλαπλών κατευθύνσεων
Μέση θερμοκρασία: -40~250℃
Πίεση διεργασίας: -1Bar~1 Bar
Ακρίβεια: ±15mm
Διαβάθμιση IP: IP67
Τροφοδοσία: DC24V ή 85-265VAC
Εύρος συχνότητας: έως 26 G Hz
Αξιολόγηση αντιεκρηκτικής προστασίας: Exib ⅡCT6 Gb

Εφαρμογές:
● Στερεά υλικά
● Δοχείο επεξεργασίας ή ισχυρή σκόνη
● Ραντάρ με λειτουργία καθαρισμού
● Περιπτώσεις συμπύκνωσης
● Υγρά με αφρό
● Σκόνες

Αισθητήρας στάθμης ραντάρ Sigma R2500

Αισθητήρας στάθμης ραντάρ υψηλής ακρίβειας για δεξαμενές καυσίμων

Ένα όργανο υψηλής ακρίβειας, για μετρήσεις χωρίς επαφή, σχεδιασμένο για τη μέτρηση στάθμης σε απαιτητικά βιομηχανικά περιβάλλοντα. Χρησιμοποιεί προηγμένη τεχνολογία ραντάρ FMCW (Συνεχές Κύμα Διαμορφωμένης Συχνότητας), προσφέροντας εξαιρετική ακρίβεια, αξιοπιστία και αντοχή σε σκόνη, ατμό και διακυμάνσεις θερμοκρασίας.

Εύρος Στάθμης: 5m/10m (άλλα κατόπιν αιτήματος)
Ακρίβεια: 1mm
Έξοδος: 4-20mA
Ισχύς: 24V DC
Φλάντζα: Universal Φλάντζα
Μέγεθος Φλάντζας: DN80
Βαθμός Προστασίας: IP68
ATEX: Ναι
Οθόνη: Ναι στην κεφαλή του αισθητήρα
Θερμοκρασία Λειτουργίας: 0-50℃
Πίεση: Ατμοσφαιρική
Βάρος 12kg

Βασικά Χαρακτηριστικά
Εύρος Συχνοτήτων: Λειτουργεί στη ζώνη 76–81 GHz, παρέχοντας μια εξαιρετικά εστιασμένη δέσμη και ελάχιστη νεκρή ζώνη.
Ακρίβεια Μέτρησης: Έως ±1 mm, εξασφαλίζοντας ακριβή ανίχνευση επιπέδου ακόμη και σε πολύπλοκες συνθήκες.
Τυφλή Ζώνη: Εξαιρετικά μικρή (μόλις 0,1 m), επιτρέποντας ακριβείς μετρήσεις ακόμη και σε στενά δοχεία

Πλεονεκτήματα
Μέτρηση χωρίς επαφή – χωρίς φθορά, ελάχιστη συντήρηση.
Υψηλή ισχύς διείσδυσης – λειτουργεί αξιόπιστα μέσω ατμού, σκόνης και καπνού.
Συμπαγής σχεδιασμός – ιδανικός για εγκαταστάσεις με περιορισμένο χώρο.
Ευελιξία – εξίσου αποτελεσματικό για υγρά, στερεά και σκόνες

Άλλες Εφαρμογές
Χημικές δεξαμενές και δεξαμενές ανάμειξης – ανθεκτικές σε ατμούς και επιθετικά μέσα.
Αποτεφρωτήρες και δεξαμενές αποθήκευσης – χειρίζονται υψηλές θερμοκρασίες και σκόνη.
Σιλό σκόνης και χύδην στερεά – η στενή γωνία δέσμης εξασφαλίζει αξιόπιστη μέτρηση ακόμη και σε σκονισμένες ατμόσφαιρες.
Αγωγοί καθοδηγούμενου κύματος – κατάλληλοι για περιορισμένους χώρους

Sigma R2000 80 GHz Αισθητήρας Στάθμης Ραντάρ ακρίβειας για υγρά

Sigma R2000 είναι ένας συμπαγής αισθητήρας στάθμης ραντάρ 80 GHz mmWave. Η προηγμένη τεχνολογία ραντάρ και η φιλική προς το χρήστη διεπαφή υπολογιστή εξασφαλίζουν ακριβείς μετρήσεις, υψηλή ευαισθησία και απρόσκοπτη ενσωμάτωση. Αυτός ο αισθητήρας χωρίς επαφή προσφέρει λύσεις παρακολούθησης χωρίς μόλυνση και χαμηλού επιπέδου συντήρηση. Η συμβατότητά του με συστήματα ελέγχου επιτρέπει την αβίαστη ενσωμάτωση σε βιομηχανικές διαδικασίες, επιτρέποντας την απομακρυσμένη παρακολούθηση και έλεγχο. Ιδανικό για διάφορες βιομηχανικές εφαρμογές.

Χαρακτηριστικά
● Ακρίβεια ±2mm/5mm/10mm με μεγάλο εύρος ανίχνευσης
● Προηγμένη τεχνολογία ραντάρ, ανεπηρέαστη από συμπύκνωση, βροχή, ατμό, διάβρωση, διηλεκτρικές σταθερές...
● Συνδέεται εύκολα με κεντρικούς υπολογιστές και μετρητές στην πλευρά της δεξαμενής με αποκλειστικό λογισμικό
● Μεγάλη γκάμα τροφοδοσίας και ελαχιστοποιημένη κατανάλωση ρεύματος
● Σχεδιασμός σε επίπεδο φούσκας τοποθετημένος στο επάνω μέρος για απλή ρύθμιση
● Δεν απαιτείται επιτόπια βαθμονόμηση

Τεχνικά χαρακτηριστικά
Πίεση εργασίας: -1~3bar
Εύρος μέτρησης: 0,2-10μ
Ακρίβεια μέτρησης: ±10mm (τυπικό), ±2mm/±5mm (προσαρμοσμένο)
Συχνότητα: 80 GHz
Έξοδος σήματος: 12-30Vdc: 0-5V/0-10V/4-20mA+RS485 Modbus RTU
3.3-4.2Vdc: Μόνο RS485 Modbus RTU
Τροφοδοτικό: 12-30 Vdc (Τυπικό)
3.3-4.2Vdc (Τύπος χαμηλής τάσης & χαμηλής κατανάλωσης ενέργειας)
Θερμοκρασία λειτουργίας: -40~85℃
Αξιολόγηση προστασίας: IP67/IP68 (3 bar) προαιρετικά
Υλικό υγρών μερών: PVDF (αντιδιαβρωτικός τύπος)
Υλικό περιβλήματος: PA6 νάιλον + Fiberglass

Εφαρμογές:
●Επεξεργασία υδάτων & λυμάτων
●Βιομηχανία πετρελαίου & φυσικού αερίου
●Υδρολογική & παρακολούθηση πλημμυρών
●Φαρμακευτικές βιομηχανίες
●Παραγωγή τροφίμων και ποτών
●Χημικές βιομηχανίες
●Έλεγχος διαδικασιών

Υδροστατική Πίεση

Μία από τις παλαιότερες και περισσότερο κοινές μεθόδους μέτρησης στάθμης υγρών είναι η μέτρηση πίεσης που ασκείται από μία στήλη υγρού σε ένα δοχείο.
Η Sigma Hellas έχει μία εκτενή σειρά από αισθητήρες πίεσης υψηλών προδιαγραφών που καλύπτουν διάφορες εφαρμογές με εμβάπτιση ή μέσω του τοιχώματος της δεξαμενής.

Σειρά 400

Η σειρά 400 των πλήρως εμβαπτιζόμενων – υποβρύχιων αισθητήρων πίεσης περιλαμβάνει μια σειρά από μεταδότες που κυμαίνονται από 0 έως 1m στήλης νερού με 0 έως 500m στήλης νερού, οι οποίοι περιέχουν σωλήνα εξαερισμού για την παροχή μιας σχέσης διαφοράς πίεσης μεταξύ της υδροστατικής κεφαλής και της ατμόσφαιρας. Ο αισθητήρας περιέχει τα σχετικά ηλεκτρονικά κυκλώματα για την παροχή μίας αναλογικής εξόδου, έχει βαθμό προστασίας IP 68 και απαιτεί τροφοδοσία 24 VDC ± 10%
Αυτές οι μεταδότες μπορούν να χρησιμοποιηθούν σε εφαρμογές όπως:
• Μέτρηση Στάθμης Δεξαμενών
• Επιτήρηση στάθμης γεωτρήσεων
• Επιτήρηση επιφανειακών υδάτων
• Έρευνα
• Υδραυλική επιτήρηση σε ποτάμια και θάλασσα
• Μέτρηση στάθμης λασπωμένων υγρών
• Μέτρηση στάθμης υγρών με αφρό
• Μέτρηση Στάθμης Επεξεργασίας νερού

Αισθητήρες Στάθμης Υπερήχων - τεχνολογία χωρίς επαφή

Οι αισθητήρες υπερήχων παρέχουν μια οικονομικά αποδοτική μέθοδο ανίχνευσης με ιδιότητες που δεν υπάρχουν σε άλλες τεχνολογίες. Με τη χρήση μιας ευρείας ποικιλίας μετατροπέων υπερήχων και διάφορα φάσματα συχνοτήτων, ένας αισθητήρας υπερήχων μπορεί να σχεδιαστεί για να λύσει πολλά προβλήματα εφαρμογών που είναι απαγορευτικά στο κόστος ή απλά δεν μπορούν να λυθούν από άλλους αισθητήρες. Οι αισθητήρες υπερήχων εκπέμπουν συνεχώς ηχητικούς παλμούς υψηλής συχνότητας προς την επιφάνεια του στόχου και ανακλώνται πίσω στον αισθητήρα. Τα ηλεκτρονικά του αισθητήρα μετρούν το χρόνο λήψης του σήματος και τον μετατρέπουν σε μονάδα μήκους.

Δεδομένου ότι η ταχύτητα του ήχου επηρεάζεται από τη θερμοκρασία αέρα, οι αισθητήρες μας υπερήχων περιλαμβάνουν έναν ενσωματωμένο αισθητήρα θερμοκρασίας. Οι μετρήσεις στάθμης/απόστασης αντισταθμίζονται αυτόματα σε όλη την κλίμακα λειτουργίας του αισθητήρα.

Η Sigma παρέχει μία ποικιλία μοντέλων διαθέσιμων να ικανοποιήσουν τις απαιτήσεις των περισσότερων εφαρμογών και η οποία περιλαμβάνει Micro, ένα συμπαγή πομπό/διακόπτη υπερήχων με ιδιαίτερα χαρακτηριστικά την μεταβλητή τεχνολογία GAP που επιτρέπει στο όργανο να λειτουργεί ακόμη και με παρουσία σκόνης, ατμού ή αφρού. Η μεταβλητή GAP εξασφαλίζει πάντοτε μετρήσεις ακριβείας λειτουργώντας με τη μικρότερη απόδοση σήματος. Το κέρδος αυξάνεται αυτόματα εάν η επιστρεφόμενη ηχώ απορροφάται από σκόνη ή αφρό στο περιβάλλον. Η τεχνολογία μεταβλητής GAP παρέχει επίσης τη στενότερη γωνία δέσμης του κλάδου, σε λιγότερο από τέσσερις βαθμούς. Αυτό επιτρέπει τον πομπό να γίνουν ακριβείς μετρήσεις σε στενές δεξαμενές/δοχεία. Αυτός ο πομπός μετρά τη στάθμη υγρών στα 10m και χύδην στερεά στα 5μ.

Αισθητήρας στάθμης υπερήχων Sigma U3003

Sigma U3003 είναι ένας αισθητήρας στάθμης υπερήχων. Προσφέρει ακριβή μέτρηση στάθμης υγρών και απόστασης χωρίς επαφή με τη χρήση ηχητικών κυμάτων. Με τη συμπαγή του σχεδίαση και την υψηλή ακρίβεια, είναι κατάλληλο για διάφορες εφαρμογές. Διαθέτει προστασία αντίστροφης πολικότητας, αντικεραυνική προστασία, παρεμβολές εμποδίων και παρέχει αξιόπιστα και δεδομένα σε πραγματικό χρόνο, καθιστώντας το μια ευέλικτη λύση για την παρακολούθηση της στάθμης υγρών σε δεξαμενές και δοχεία.

Χαρακτηριστικά
● 0-50℃ ευρεία αυτόματη αντιστάθμιση θερμοκρασίας
● Ο προηγμένος αλγόριθμος υιοθετήθηκε, δεν επηρεάζεται από τη χαμηλή θερμοκρασία
● Εύροι μέτρησης πλάτους 2,5m, 5m, 10m 15m με μικρή τυφλή περιοχή
● Προαιρετική ακρίβεια έως 0,25% F.S
● Σύντομος χρόνος απόκρισης, λειτουργία αυτόματης ανάκτησης απενεργοποίησης
● Υψηλός βαθμός προστασίας IP67, IP68 προαιρετικό

Τεχνικά χαρακτηριστικά
● Εύρος μέτρησης: 2,5m, 5m, 10m, 15m, άλλα κατόπιν αιτήματος
● Τυφλή Περιοχή : 4-20mA(2,5m/5m):≤150mm
0-5v (2,5m/5m):≤200mm
4-20mA/0-5V(10m):≤300mm
4-20mA/0-5V(15m):≤500mm
● Ακρίβεια: 0,5%F.S (τυπική), 0,25%F.S (προαιρετική)
● Σήμα εξόδου: RS485+4~20mA; RS485+0~5V
● Τροφοδοσία: 10~30VDC(συνιστάται 24VDC, 5~30VDC προαιρετική)
● Θερμοκρασία λειτουργίας: -10~50℃(-40~80℃ προαιρετική)
● Βαθμός προστασίας IP: Τυπική IP67, προαιρετική IP68

Εφαρμογές
Μέτρηση Στάθμης: Νερό, Ντίζελ, Λάδι, Έλεγχος Αντλίας Δεξαμενής
Εγκαταστάσεις Επεξεργασίας
Βιομηχανίες τροφίμων
Χημικές βιομηχανίες
Ποτάμια, κανάλια, λίμνες, παρακολούθηση πλημμυρών

Αντιεκρηκτικοί Αισθητήρες Στάθμης υπερήχων

Sigma-W03
Ο αισθητήρας στάθμης υπερήχων Sigma-W03 είναι ειδικά σχεδιασμένος για τη μέτρηση της στάθμης καυσίμων και εύφλεκτων υγρών. Διαθέτει ενσωματωμένη οθόνη LCD για βαθμονόμηση στο πεδίο.

Τεχνικά Χαρακτηριστικά
● Εύρος μέτρησης: 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m, άλλα κατόπιν αιτήματος
● Ακρίβεια: 0,5%-1,0%
● Σήμα εξόδου: 4-20mA, 1-5V, 0-5V, 0-10V
● Τροφοδοσία: 12VDC, 24VDC
● Θερμοκρασία λειτουργίας: Όργανο ένδειξης: -20~+60ºC
● Βαθμός αντιεκρηκτικότητας: ExiaIICT6
● Βαθμός IP: Όργανο ένδειξης: IP66, αισθητήρας: IP68

Τυπικές Εφαρμογές
● Υπερηχητική μέτρηση στάθμης καυσίμου
● Μέτρηση στάθμης λαδιού χωρίς επαφή
● Παρακολούθηση στάθμης ντίζελ
