Ελεγκτής Παρτίδας (Batch Controller)

Μοντέλο 505

Ο ελεγκτής παρτίδα 505 καλύπτει τις περισσότερες απαιτήσεις παρτίδων σε υγρά που χρησιμοποιούν βαλβίδες ελέγχου ενός ή δύο σταδίων. Έναρξη, παύση ή η ρύθμιση της ποσότητας προεπιλογής για κάθε παρτίδα μπορεί να επιτευχθεί από το πληκτρολόγιο στην οθόνη ή περισσότερη αυτοματοποίηση μέσω σειριακής επικοινωνίας. Το μοντέλο 515 είναι ένας ελεγκτής παρτίδας διπλού σταδίου για αξιόπιστη μέτρηση των προκαθορισμένων ποσοτήτων. Χρησιμοποιούμενος ως ελεγκτής ενός ή δύο σταδίων είναι κατάλληλος για εφαρμογές γρήγορων παρτίδων. Το μοντέλο 515 παρέχει στο χειριστή ξεκάθαρη τοπική απεικόνιση και μπορεί να ελεγχθεί μέσω επικοινωνιών από περισσότερα αυτοματοποιημένα συστήματα. Υπάρχει γρήγορη πρόσβαση σε συχνά χρησιμοποιούμενες προκαθορισμένες τιμές απευθείας από την μπροστινή οθόνη εάν η πρόσβαση έχει επιτραπεί. Αυτόματη υπέρβαση αντιστάθμισης φροντίζει για τις καθυστερήσεις του συστήματος, όπως το κλείσιμο βαλβίδας για ακριβείς ποσότητες. Η συσκευή είναι συμβατή με ένα ευρύ φάσμα των σημάτων μετρητών ροής, συμπεριλαμβανομένων των αναλογικών 4-20mA, σήματα millivolt, διακόπτες reed, διακόπτες προσέγγισης Namur και παλμών μέσω έξυπνων επιλογών προγράμματος του μπροστινής οθόνης. Διατίθονται διαφορετικές εκδόσεις για παλμούς / συχνότητα ή αναλογικές εξόδους. Χαρακτηριστικά

• Προσαρμοσμένα για σήμα εισόδου συχνότητας ογκομετρικής ροής • μονού ή διπλού σταδίου ελέγχου • Γρήγορη πρόσβαση σε κοινές ποσοτήτων παρτίδων • Ανίχνευση σφάλματος για ανυπαρξία ροής, διαρροή και υπερχείλιση • Απομακρυσμένου RUN / STOP / RESET • επιτρέπει τη μη-γραμμική διόρθωση • Αποθήκευση 100 συναλλαγών με ημερομηνία και ώρα • Επιλογή δεύτερης γλώσσας και ετικέτες (tags) χρηστών • Υπέρυθρη θύρα επικοινωνιών στην πρόσοψη • Πλάτος παλμού και κλιμάκωση των παλμών εξόδου • 4-20mA αναμετάδοση • Επιλογή πρωτόκολλου για σειριακές θύρες όπως Modbus RTU και εξόδου του εκτυπωτή • Μπροστινή ρύθμιση των 8-24V DC τάσης εξόδου • Φωτιζόμενη οθόνη • LCD ασφαλείας Προδιαγραφές Γενικάl Τροφοδοσία: 95...135 V AC or 190...260 V AC or 12...28 V DC Κατανάλωση: Τυπικά 6W Θερμοκρασία: 0°C με +60°C (σύμμορφη επίστρωση) +5°C to +40°C (χωρίς επίστρωση) Υγρασία: 0 με 95% μη υγροπιημένη (σύμμορφη επίστρωση) 5% με 85% μη υγροποιημένη (χωρίς επίστρωση) Βαθμός προστασίας: Σφραγισμένο για IP65 (Nema 4X) όταν εγκατασταθεί σε πίνακα Διαστάσεις 147mm (5.8") πλάτος 74mm (2.9") ύψος 167mm (6.6") βάθος Οθόνη Τύπος: LCD με 7-ψήφια αριθμητική ένδειξη και 11-χαρακτήρων αλφαριθμητική οθόνη (προαιρετική επιλογή φωτιζόμενης οθόνης) Ψηφία: 15.5mm (0.6") Υψοςh Χαρακτήρες: 6mm (0.24") Υψος LCD Backup:Τελευταία δεδομένα ορατά για 15 λεπτά μετά την διακοπή τροφοδοσίας (προαιρετικόl) Ενημέρωση τιμών: 0.3 δευτερολέπτου Μόνιμη Μνήμη Διατήρηση:> 30 έτη Δεδομένα που αποθηκεύονται: Ρυθμίσεις, σύνολα και αρχεία καταγραφής Εγκρίσεις Παρεμβολές: CE συμμόρφωσης Περίβλημα: ATEX, FM, CSA και SAA εγκρίσεις περιβλημάτων διαθέσιμες για επικίνδυνες περιοχές Ρολόι πραγματικού χρόνου (Προαιρετικό) Τύπος μπαταρίας: 3 v λιθίου (CR2032) Διάρκεια ζωής μπαταρίας 5: έτη (τυπική) Είσοδοι Σήμα συχνότητας (Γενικό) Εύρος 0 με 10kHz Υπέρταση 30V μέγιστη Χρόνος ενημέρωσης 0.3 sec Προγραμματιζόμενο όριο συχνότητας (προεπιλογή σε 0.25Hz) Διαμόρφωση παλμού, πηνίο ή NPS εισόδου Μη γραμμικότητα: μέχρι 10 σημεία διόρθωσης Παλμός Τύπος σήματος CMOS, TTL, ανοικτού συλλέκτη, διακόπτης reed Κατώφλι 1.3 V Σπείρα Τύπος σήματος τουρμπίνα και ημιτονοειδές κύμα Ευαισθησία 15mV Ρ-Ρ ελάχιστο NPS Τύπος σήματος αισθητήρας NPS με Namur standard Remote Logic Inputs Τύπος σήματος ελέυθερη επαφή τάσης, ανοικτός συλλέκτης

ΕΞΟΔΟΙ

Εξοδος ρελέ Αριθμός εξόδων: 2 ρελέ Τάση: 250 volts AC, 30 volts DC maximum Ρεύμα: 3A maximum Θύρες επικοινωνίας Θύρες RS-232 port, RS-485 port, Infra-red port (optional) Baud Rate: 2400 to 19200 baud Parity: Odd, even or none Stop Bits: 1 or 2 Protocols: ASCII, Modbus RTU, Printer (RS232) Τροφοδοσία αισθητήρων Τάση: 8 με 24 volts DC, προγραμματιζόμενη Ρεύμα: 70mA @ 24V, 120mA @ 12V maximum Προστασία: Εξοδος περιορισμένης ισχύος Παλμός / Ψηφιακό σήμα εξόδου Τύπος σήματος: μη απομονωμένο, ανοικτός συλλέκτης Μεταγωγή: 200mA, 30 volts DC maximum Κορεσμός: 0.8 volts maximum Pulse Width: Programmable: 10, 20, 50, 100, 200 or 500ms Εξοδος 4-20mA (Προαιρετική) Τροφοδοσία: 24 volts DC internal, non-isolated Ανάλυση: 0.05% πλήρη κλίμακα Ακρίβεια: 0.05% πλήρη κλίμακα (20°C) 0.1% (τυπικά σε όλο το εύρος θερμοκρασίας)

ΕΦΑΡΜΟΓΕΣ

Τροφοδοσία Καυσίμων Φόρτωση Βυτιοφόρων Βιο-Ανάμειξη LPG παραδόσεις χύμα Χημική IBC πλήρωση Εγχυση πρόσθετων Αντικατάσταση γεφυροπλάστιγγας Παρτίδες βρώσιμου λαδιού Ανεφοδιασμού καυσίμων Πλοίων Εκφόρτωση Δεξαμενόπλοιων Καταχώρηση φορτηγών Μέτρηση κρυογενικών



Μετρητής ροής μεταβλητής περιοχής

Περιγραφή
Ο μετρητής ροής μεταβλητής περιοχής είναι ένα όργανο για τη μέτρηση της ροής υγρών ή αερίων στους αγωγούς. Περιλαμβάνει έναν κατακόρυφο σωλήνα μέσω του οποίου ρέει το ρευστό του οποίου η διάμετρος αυξάνεται από κάτω προς τα πάνω και ένα πλωτήρα που μπορεί να κινηθεί κατακόρυφα μέσα στο σωλήνα. Καθώς η ροή αυξάνεται, αυτός ο πλωτήρας μετακινείται σε υψηλότερη θέση μέχρις ότου η αντίστασή του στη ροή του ρευστού εξισορροπηθεί από το σημαντικό βάρος του πλωτήρα στο ρευστό, τιμή η οποία είναι σταθερή και ανεξάρτητη από τον ρυθμό ροής. Η θέση του πλωτήρα είναι ένα μέτρο του ρυθμού ροής. Οι τιμές του ρυθμού ροής μπορούν να διαβαστούν σε μια κλίμακα.

Χαρακτηριστικά
Μηχανική οθόνη ή οθόνη LCD.
Στιβαρό και καθολικό.
Ο σχεδιασμός μικρής διαδρομής επιτρέπει τη μέτρηση της υψηλής παροχής χρησιμοποιώντας έναν σχετικά κοντό δοσομετρικό σωλήνα.
Η ειδική εφαρμογή είναι για επικίνδυνο, επικίνδυνο ή επιθετικό υγρό, για υψηλές θερμοκρασίες και ρυθμούς υψηλής πίεσης.
Όλα τα σχέδια από ανοξείδωτο χάλυβα παρέχουν μια ασφαλή μέτρηση μιας ποικιλίας υγρών, αερίων και ατμού
Το τμήμα μέτρησης μπορεί να εξοπλιστεί με θερμαντικό χιτώνιο.
Το τυπικό περιστροφόμετρο είναι τοποθετημένο σε κατακόρυφο αγωγό με κατεύθυνση ροής προς τα πάνω.

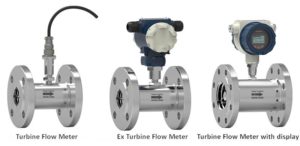

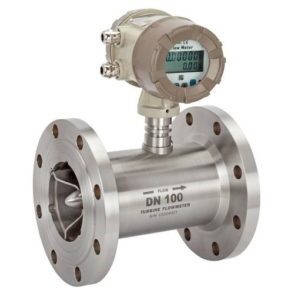

Sigma LTF Ροόμετρα στροβίλου (τουρμπίνας) για πλήρεις αγωγούς

Σχεδιασμένο για απόδοση, αυτό το εξαιρετικής ακρίβειας και επαναληψιμότητας σύστημα αποτελείται από αισθητήρα ροής και μετατροπέα σήματος. Διατίθεται με ενσωματωμένο τον μετατροπέα και σε ξεχωριστά τμήματα. Τα Ροόμετρα Τουρμπίνας Sigma LTF είναι ιδανικά για χαμηλού ιξώδους καθαρά βιομηχανικά υγρά.

Τεχνικά Χαρακτηριστικά
Τύπος σύνδεσης φλαντζών (DN20-DN200)

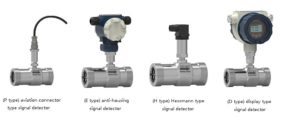

Τύπος σύνδεσης σπειρώματος (DN4-DN50)
Τύπος εισαγωγής (DN150-DN1100)
Τυπική ακρίβεια: 1,0% του ποσοστού, προαιρετική 0,5% της τιμής
Σήμα εξόδου: Έξοδος παλμού, 4-20mA
Οθόνη: διατίθεται με ή χωρίς οθόνη LCD
Υλικό μονάδας: SS304, προαιρετικό SS316
Υλικό στροφείου: 2Cr13 ή ανοξείδωτο χάλυβα CD4Mcu
Υλικό έδρασης: καρβίδιο βολφραμίου
Μέση θερμοκρασία: - 20-80℃ 80-150℃ (μοντέλο υψηλής θερμοκρασίας
Τροφοδοσία ρεύματος: + 24VDC ± 15%
Βαθμός προστασίας:IP60 & IP65 (εκδόσεις Ex) Ex : ExdIIBT6 (προαιρετικό)

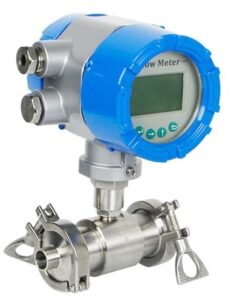

Sigma LTF υγιεινού τύπου

Το ροόμετρο τουρμπίνας υγιεινού τύπου είναι ειδικά σχεδιασμένο για τη μέτρηση υγρών τροφίμων όπως γάλα, κρέμα, χυμός διαφόρων φρούτων και φαρμακευτικά υγρά κ.λπ. Διατίθεται είτε σαν συμπαγής μονάδα είτε με τον πομπό ξεχωριστά, με ή χωρίς οθόνη, σήμα εξόδου παλμού ή 4-20mA, που μπορεί να εγκατασταθεί είτε οριζόντια είτε κάθετα με ποικιλία από προαιρετικά εξαρτήματα για να καλύψετε τις απαιτήσεις σας.

Τεχνικά δεδομένα
- DN4-DN100
- Ιξώδες από 1 έως 10 cst
- Ανθεκτικό για πιέσεις μέχρι 10 bar
- Επικοινωνία: Modbus RS485











Αρχή Λειτουργίας:

Τα ροόμετρα τουρμπίνας χρησιμοποιούν τη μηχανική ενέργεια του υγρού για να περιστρέψουν έναν δρομέα στη ροή ροής. Το υγρό που εισέρχεται πρώτα στο μετρητή περνάει μέσα από ένα ίσιωμα ροής εισόδου που μειώνει το στροβιλώδες σχέδιο ροής του. Καθώς κάθε λεπίδα στροβίλου διέρχεται από το μαγνητικό πεδίο που παράγεται από τη μαγνητική ανάληψη του μετρητή, παράγεται ένας παλμός τάσης AC. Αυτοί οι παλμοί παρέχουν μια συχνότητα εξόδου που είναι ανάλογη προς την ογκομετρική ροή. Το παραγόμενο σήμα μετατρέπεται σε μηχανικές μονάδες (λίτρα, κυβικά μέτρα, γαλόνια κλπ.) Στην τοπική οθόνη όπου ισχύει. Μπορείτε να χρησιμοποιήσετε προαιρετικά εξαρτήματα για την εξαγωγή του σήματος σε άλλο εξοπλισμό. Εφαρμογές Χαμηλού ιξώδους, καθαρά υγρά όπως ντίζελ, βενζίνη, νερό κλπ.

Ηλεκτρομαγνητικό Ροόμετρο

Το ηλεκτρομαγνητικό ροόμετρο μετράει την ταχύτητα τής ροής χωρίς κινούμενα μέρη, είναι υψηλής ακρίβειας και ιδανικό για αγώγιμα υγρά, κυρίως για τη μέτρηση της ροής όγκου του νερού, των λυμάτων, ποτών, πολτού, με τη θερμοκρασίας του υγρού συνήθως όχι μεγαλύτερη από 120℃, με αγωγιμότητα όχι μικρότερη από 5μS/cm.

Εφαρμογές

Τα ηλεκτρομαγνητικα ροόμετρα χρησιμοποιούνται ευρέως σε επεξεργασία νερού, βιομηχανία τροφίμων, φαρμακοβιομηχανία, πετροχημικά, χαρτοβιομηχανία, χημική παρακολούθηση κ.λπ.

Στη μεταλλουργική βιομηχανία, χρησιμοποιείται συχνά για τον έλεγχο της ροής του νερού ψύξης για συνεχή χύτευση χάλυβα, συνεχή έλαση χάλυβα και ηλεκτρικούς κλιβάνους παραγωγής χάλυβα.

Στον τομέα της ύδρευσης και αποχέτευσης σε επιχειρήσεις κοινής ωφέλειας, χρησιμοποιούνται συχνά ηλεκτρομαγνητικά ροόμετρα για τη μέτρηση της μεταφοράς του τελικού προϊόντος και του ακατέργαστου νερού στις εγκαταστάσεις νερού.

Στη διαδικασία χαρτοπολτού της βιομηχανίας χαρτιού, οι ηλεκτρομαγνητικοί μετρητές ροής εμπλέκονται στη μέτρηση της ροής άλεσης χαρτοπολτού, νερού, οξέος και αλκαλίου.

Στη βιομηχανία άνθρακα, μέτρηση πλύσης άνθρακα και υδραυλική μεταφορά υδαρούς πολτού άνθρακα.

Για τις βιομηχανίες τροφίμων και ποτών, χρησιμοποιείται για τη μέτρηση πλήρωσης μπύρας και ποτών.

Για τη χημική και πετροχημική βιομηχανία, χρησιμοποιείται για τη μέτρηση διαβρωτικών υγρών, όπως οξέα και αλκάλια κ.λπ.

Ροόμετρο Coriolis

Λειτουργική αρχή
Το ροόμετρο μάζας Coriolis μετρά απευθείας τη "μάζα" του μέσου με υψηλή ακρίβεια βάσει της Αρχής Coriolis
(Δύναμη Coriolis). Η ακρίβεια δεν επηρεάζεται από κανέναν παράγοντα όπως η θερμοκρασία, η πίεση, η πυκνότητα, το ιξώδες κ.λπ. Και ο υπολογισμός της αντιστάθμισης δεν απαιτείται.

Οφέλη
Υψηλή ακρίβεια μέτρησης ροής μάζας: 0,2%; 0,1%; προαιρετικός
Μέτρηση: Κατάλληλο για αέριο και υγρό
Σωλήνας μέτρησης: SS316L; Hastelloy HC
Ακρίβεια μέτρησης πυκνότητας: 0,002 g/cm3; 0,001 g/cm3; προαιρετικός
Επαναληψιμότητα: 0,10% Ρυθμός ροής ±[1/2 (σταθερότητα σημείου μηδέν/ ρυθμός ροής)* 100] % ρυθμός ροής
Έξοδος σήματος: 4-20mA, Pulse και Modbus RS485

Εφαρμογές
Αέρια
Υγρά
Μεταβίβαση επιμέλειας
Αναλογία τροφοδοσίας αντιδραστήρα
Μέτρηση πυκνότητας
Έλεγχος παρτίδας

Ροόμετρο τύπου στροβιλισμού (Swirl)

Συμπαγής τύπος με ενσωματωμένη οθόνη
Ακρίβεια: ±1.5%
Ψηφιακή οθόνη; Αντιστάθμιση θερμοκρασίας & πίεσης
24V DC; 3 καλώδια 4-20mA έξοδος; RS485
κατασκευασμένο από χυτό αλουμίνιο
Exd II BT6

Εφαρμογές
Οι μετρητές ροής στροβιλισμού χρησιμοποιούνται για την ακριβή μέτρηση της ροής αερίων, υγρών και ατμού σε ένα ευρύ φάσμα θερμοκρασιών σε σχεδόν κάθε εφαρμογή. Οι μετρητές στροβιλισμού είναι ιδανικοί για χρήση σε υγρά χαμηλού ιξώδους, απιονισμένο νερό και για άμεση, οικονομικά αποδοτική ροή μάζας ατμού.
♦ Ροή φυσικού αερίου, κοιτάσματα πετρελαίου και αστική διανομή αερίου
♦ Βιομηχανία πετρελαίου, χημικών, ηλεκτρικής ενέργειας, μεταλλουργίας
♦ Φυσικό αέριο για πολλές εφαρμογές
♦ Πεπιεσμένος αέρας, αέριο άζωτο
♦ Αέριο υψικαμίνου, αέρας υποστήριξης καύσης, μικτό αέριο, καυσαέρια, αέριο από ανακύκλωση κ.λπ

Ροόμετρο Oval Gear

Λειτουργική αρχή
Το υγρό εισέρχεται στη θύρα εισόδου και μετά περνά μέσα από το θάλαμο μέτρησης. Μέσα στο θάλαμο, το υγρό αναγκάζει τα εσωτερικά γρανάζια να περιστρέφονται πριν βγουν από τη θύρα εξόδου. Κάθε περιστροφή των γραναζιών μετατοπίζει έναν συγκεκριμένο όγκο υγρού. Καθώς τα γρανάζια περιστρέφονται, ένας μαγνήτης σε κάθε άκρο του γραναζιού περνά έναν διακόπτη reed στην πλακέτα κυκλώματος του καταχωρητή που είναι τοποθετημένος στην κορυφή.

Χαρακτηριστικά
Διαθέσιμοι Τύποι μηχανικής οθόνης ή ψηφιακής οθόνης
Διαθέσιμοι Τύποι υψηλής θερμοκρασίας & υψηλού ιξώδους
Μέγεθος από DN10…DN200
Ακρίβεια ±0,5%, ±0,2%

Εφαρμογές
Αργό πετρέλαιο, ντίζελ, βενζίνη κ.λπ

Ροόμετρα υπερήχων transit για καθαρά υγρά χωρίς επαφή με το μέσο ροής.

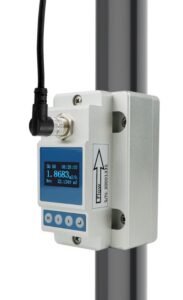

Συμπαγές ροόμετρο υπερήχων της σειράς SIGMA ST με σφιγκτήρα για μετρήσεις χωρίς επαφή με τα υγρά.

Περιγραφή
Η Σειρά Sigma ST είναι πολύ μοναδική στη δομική της σχεδίαση. Χρησιμοποιεί κυκλικό μαγνητικό χάλυβα για να επιτύχει αυτόματη σύνδεση κατά την εγκατάσταση. Χρειάζονται μόνο 2-3 λεπτά για να ολοκληρωθεί ολόκληρη η διαδικασία από την εγκατάσταση έως τη μέτρηση. Υιοθετεί επίσης την τρέχουσα δημοφιλή οθόνη OLED, η οποία καθιστά εύκολη την ανάγνωση σε συνθήκες χαμηλού φωτισμού.

Οι μετρητές ροής της σειράς Sigma ST προσφέρουν στους χρήστες εύκολη εγκατάσταση, χωρίς διακοπή λειτουργίας, χωρίς απώλεια ή διαρροή πίεσης και μόλυνση του μέσου που πρόκειται να μετρηθεί.

Χαρακτηριστικά
● Με το πιο προηγμένο τσιπ μέτρησης χρόνου στον κόσμο (χρονική ανάλυση SOps), έχει δημιουργηθεί μία νέα γενιά ροόμετρων υπερήχων με σταθερή μέτρηση.
● Ο μετρητής ροής τοποθετείται στην εξωτερική επιφάνεια του αγωγού χωρίς να απαιτούνται πρόσθετες παρεμβάσεις.
● Δεν απαιτείται εξειδίκευση, η εγκατάσταση και η μέτρηση μπορούν να γίνουν σύμφωνα με τις οδηγίες λειτουργίας
● Χωρίς κινούμενα μέρη, χωρίς απώλεια πίεσης. Ο μετρητής ροής μπορεί να εγκατασταθεί χωρίς διακοπή της παραγωγής.

Τεχνικά
Εύρος ροής: 0,1 m/s ~ 5,0 m/s
Ακρίβεια: ± 2,0%
Επαναληψιμότητα: 0,8%
Διάμετρος αγωγού: Φ6.35 ~ Φ90
Η Σειρά Sigma ST διατηρεί στατιστικά στοιχεία για την ημερήσια, μηνιαία και ετήσια κατανάλωση για μεγάλο χρονικό διάστημα.
Αθροιστής ροής
Αναλογική έξοδος: 4 ~ 20mA, Μέγιστο φορτίο: 600Ω
Έξοδος συναγερμού: OCT, Λειτουργία συναγερμού άνω και κάτω ορίου (προαιρετικό)
Επικοινωνία: RS485, πρωτόκολλο επικοινωνίας Mod bus
Τροφοδοσία: 24 VDC
Μήκος καλωδίου: 2.0μ
Πληκτρολόγιο: Τέσσερα ελαφριά πλήκτρα αφής
Οθόνη: Οθόνη οθόνης OLED 128*64
Μονάδες μέτρησης: μετρικές και imperial, Κυβικά μέτρα (m³), λίτρα (L), γαλόνια ΗΠΑ (GAL)/ώρα,/λεπτό, Προεπιλεγμένη ρύθμιση μονάδας: m³/h
Αθροιστής: έξι δυαδικών ψηφίων
Υλικό σωληνώσεων: ανοξείδωτο χάλυβα, χάλυβα, χαλκού, πλαστικό
Υλικό περιβλήματος: Κράμα αλουμινίου
Θερμοκρασία περιβάλλοντος : 0 ℃ ~ 50 ℃ (32 ° F ~ 122 ° F)
Μέση θερμοκρασία : 0 ℃ ~ 50 ℃ (32 ° F ~ 122 ° F)
Περιβάλλον Υγρασία: 0-95% σχετική υγρασία, χωρίς συμπύκνωση
Βαθμός προστασίας: IP54

Ενα ροόμετρο υπερήχων ευκολόχρηστο και στην εγκατάσταση

Εφαρμογές
• Επεξεργασμένο νερό
• Θαλασσινό νερό
• Μέτρηση ροής διανομής νερού
• Υπηρεσίες κτιριακών εγκαταστάσεων
• Ανίχνευση διαρροών
• Διαχείριση ενέργειας/ενέργειας
• Επιτήρηση τροφίμων/υγιεινής ροής
• Νερό ψύξης
• Χημικά / Φαρμακευτικά
• Διάφορα οξέα
• Αλκοόλες
• Χημικοί διαλύτες
• Επιθεώρηση αντλίας
• Υδραυλικά έλαια
• Νερό χαμηλής αγωγιμότητας
• Διαλύματα νερού / γλυκόλης
• Ντίζελ
• Έρευνα
Χρησιμοποιείται επίσης στην παραγωγή για τη μέτρηση νερού και άλλων υγρών σε όλη την εγκατάσταση.

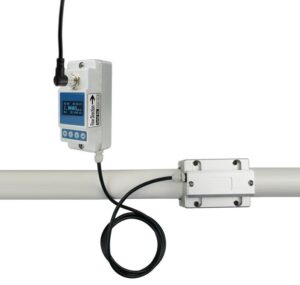

Διατίθεται και με προαιρετική απομακρυσμένη οθόνη





Sigma 226 series

Ροόμετρο υπερήχων transit Sigma 226 Series - Επιτοίχιο
Εύρος ροής: 0,03m/s-10m/s
Ακρίβεια: ±1% της τιμής μέτρησης
Επαναληψιμότητα: 0,2%
Οθόνη: LCD 240*128 με οπίσθιος φωτισμό
Τροφοδοσία: 10-36 VDC ή 90-245V AC
Περίβλημα πομπού: IP65, ABS
(Θερμοκρασία: -20℃~60℃)
Έξοδος: Έξοδος παλμού OCT 0-10KHz, 4-20mA, Ρελέ
Επικοινωνία: RS485
Εύρος μεγέθους αγωγών: 25mm-1200mm
Τύπος Αισθητήρα: σύσφιξης
Βαθμός προστασίας: IP68
Μήκος καλωδίου: 5 μέτρα/τεμ
Θερμοκρασία λειτουργίας αισθητήρα: -40℃ ~ +80℃
Υποστηρίζει κάρτα SD

Τα ροόμετρα υπερήχων τύπου Transit είναι για εφαρμογές σε πλήρεις κλειστούς αγωγούς, για υγρά με < από 2% στερεά ή φυσαλίδες

Μετρητής ροής υπερήχων Doppler Sigma 6100 series

• Κατάλληλος για μεγέθη σωλήνων που κυμαίνονται από 40 έως 4000 mm
• Για εφαρμογές σε κλειστούς γεμάτους σωλήνες, για «βρώμικα» υγρά που περιέχουν φυσαλίδες ή αιωρούμενα σωματίδια μεγαλύτερα από 100 microns και σε συγκεντρώσεις όχι μικρότερες από 75 ppm.
• Εξαιρετική ικανότητα μέτρησης χαμηλού ρυθμού ροής, χαμηλή έως 0,05 m/s
• Ένα ευρύ φάσμα μέτρησης ροής, ο υψηλός ρυθμός ροής μπορεί να φτάσει τα 12 m/s
• Ο μορφοτροπέας υψηλής θερμοκρασίας είναι κατάλληλος για υγρά -35℃ ~ 200℃
• Δεν χρειάζεται να διακόψετε τη ροή του σωλήνα κατά την εγκατάσταση των μορφοτροπέων
• Φιλική προς το χρήστη διαμόρφωση
• Έξοδοι 4-20mA, Relay Totalizer και Relay Alarm
• Ακρίβεια: 2,0% βαθμονομημένο εύρος

Προδιαγραφές: Πομπός

Αρχή μέτρησης Doppler υπερήχων
Ανάλυση 0,5 mm/s
Επαναληψιμότητα 0,2% της ανάγνωσης
Ακρίβεια 0,5% -- 2,0% F.S.
Χρόνος απόκρισης 2-60 δευτερόλεπτα για προαιρετικό
Εύρος Ταχύτητας Ροής 0,05- 12 m/s
Υποστηριζόμενοι τύποι υγρών: Τα υγρά που περιέχουν 100 ppm ανακλαστήρες και τουλάχιστον το 20% των ανακλαστήρων είναι μεγαλύτερα από 100 micron.
Τροφοδοτικό AC: 85-265V DC: 24V/500mA
Τύπος περιβλήματος Επιτοίχιο
Κατηγορία προστασίας: IP66 σύμφωνα με το EN60529
Θερμοκρασία λειτουργίας -20℃ έως +60℃
Υλικό στέγασης Fiberglass
Κανάλια μέτρησης 1
Εμφάνιση LCD 2 γραμμών × 8 χαρακτήρων, ρυθμός 8 ψηφίων ή σύνολο 8 ψηφίων (με δυνατότητα επαναφοράς)
Μονάδες που έχουν διαμορφωθεί από τον χρήστη (Αγγλικά και μετρικά)
Εμφάνιση ρυθμού και ταχύτητας
Συνολικά γαλόνια, ft³, βαρέλια, λίβρες, λίτρα, m³, kg
Επικοινωνία 4-20mA, ρελέ για Totalizer και έξοδο συναγερμού
Πληκτρολόγιο με 6 πλήκτρα
Μέγεθος 244(h)*196(w)*144(d)mm
Βάρος 2,4 kg

Προδιαγραφές: Μετατροπέας
Μετατροπείς τύπου Clamp-on
Κατηγορία προστασίας: IP65. IP67 ή IP68 σύμφωνα με το EN60529
Suited Liquid Temperature Std. Θερμ.: -35℃~85℃ για μικρές περιόδους έως 120℃
Υψηλή θερμοκρασία: -35℃~200℃ για μικρές περιόδους έως 250℃
Εύρος διαμέτρου σωλήνα 40-4000 mm
Μέγεθος μορφοτροπέα 60(h)*34(w)*32(d)mm
Υλικό μορφοτροπέα Ανοξείδωτο ατσάλι
Μήκος Καλωδίου Std: 10m

Sigma Ultrasonic Open Channel Flow Meter
Ένας μετρητής ροής ανοιχτού καναλιού υπερήχων χωρίς επαφή, με χαμηλή τυφλή περιοχή, υψηλή ευαισθησία, υψηλή σταθερότητα. Αποτελείται από αισθητήρα υπερήχων και τη μονάδα ελέγχου, και χρησιμοποιείται κυρίως σε εφαρμογές για μέτρηση ροής και παροχής σε άρδευση νερού, εγκαταστάσεις αποχέτευσης, εκροές λυμάτων χημικών επιχειρήσεων και ιδρύματα.

Χαρακτηριστικά
• Πολλαπλές λειτουργίες, με υπολογισμό, έλεγχο, μετάδοση και άλλες λειτουργίες.
• Δυνατότητα λειτουργίας με διάφορoυς υδατοφράκτες. Right-angle triangle weir,rectangular weir, groove, parshall flume, throat channel slot.
• Ακριβής μέτρηση, λειτουργία αυτόματης αντιστάθμισης θερμοκρασίας, αυτόματο σύστημα φιλτραρίσματος, anti-jamming.
• Ακριβής μέτρηση σε ψυχρότερες περιοχές με ηλεκτρικό αισθητήρα ανίχνευσης θερμότητας.
• Με τηλεχειριστήριο υπερύθρων, εύκολο στη χρήση.
• Μεγάλη οθόνη, οθόνη υγρών κρυστάλλων LCD 14 bit διπλής γραμμής (με οπίσθιο φωτισμό), χαρακτήρες της διεπαφής ανθρώπου-μηχανής.
• Με σειριακή επικοινωνία RS485, το τυπικό πρωτόκολλο MODBUS RTU, μπορεί να επικοινωνήσει με συσκευή Ethernet, PC, PLC και DCS.
• Μπορεί να παρέχει έως και 6 ρελέ, μπορεί να ρυθμίσει το ανώτατο όριο και το κατώτερο όριο συναγερμού και ελέγχου (στιγμιαία ταχύτητα ροής και στάθμη νερού), μπορούν να ρυθμιστούν συναγερμοί υψηλών, χαμηλών και σφαλμάτων.

ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ
Ταίριασμα Weir & Flume：Parshall Flume,Triangular Weir, Rectangular Weir, Non-throat Flume, Standard ISO:Parshall Flume
Πρότυπο USBR: Μακρύς αυλός (ορθογώνιος αυλός, τραπεζοειδής αυλός)

Εμβέλεια Αισθητήρα: 4m (διαφορετικά άλλες απαιτήσεις εμβέλειας και αντιδιαβρωτικής δράσης,
αναφέρετε κατά την παραγγελία)
Ακρίβεια: 0,2% Full span (In air)
Ανάλυση οθόνης: 1mm
Τρόπος ένδειξης: LCD 14 ψηφίων σε 2 σειρές
Ρεύμα εξόδου: DC4~20mA/RS485/Hart Σειριακή επικοινωνία RS485 (τυπικό πρωτόκολλο modbus)
Φορτίο εξόδου: 0~500Ω
Ανάλυση εξόδου: 0,03% Πλήρες εύρος
Ρελέ: 2, 4, 5, 6 (5A 250VAC/30VDC)
Ποσοστό Baud: 19200/9600/4800
Ρύθμιση παραμέτρων: 3 επαγωγικά κουμπιά
Εύρος θερμοκρασίας: -40 ºC ~ 75 ºC (LCD: -20 ºC ~ + 70ºC)
Αντιστάθμιση θερμοκρασίας: Όλο το εύρος είναι αυτόματο
Εύρος πίεσης: ±0,1MP
Τροφοδοσία: DC24V (±5%) 0,2A
AC220V (±20%) 0,1A
Καλώδιο: Ø6-12mm
Διάμετρος σύρματος: Ø0,5-1,78mm
Διόρθωση καλωδίου: PG13.5/M20
Κύκλος μέτρησης: 1,5 δευτερόλεπτο
Υλικό κρούστας: ABS
Υλικό αισθητήρα: ABS/PVC/PTFE
Βαθμός προστασίας: IP67

Σειρά Sigma-OCFM
Επιτοίχιο ροόμετρο ανοιχτού καναλιού και αγωγούς μερικής πλήρωσης

Sigma-OCFM χρησιμοποιείται για τη μέτρηση της ταχύτητας, του βάθους και του ρυθμού ροής του νερού που ρέει σε αγωγούς μερικής πληρότητας, ανοιχτά κανάλια, δίκτυα αγωγών αποχέτευσης, ρέματα, ποτάμια, κ.λπ.
Συνδυάζοντας την πολυετή εμπειρία στην ανάπτυξη οργάνων περιβαλλοντικής παρακολούθησης, αναπτύχθηκε ένας μοναδικός μετρητής ροής υπερήχων Doppler, ο οποίος ενσωματώνει τεχνολογία παρακολούθησης ποιότητας νερού, τεχνολογία επικοινωνίας δεδομένων κινητής τηλεφωνίας, τεχνολογία δικτύου δεδομένων κ.λπ. με την προηγμένη τεχνολογία μετρητών ροής και την τεχνολογία Internet of Things ως πυρήνα και πραγματοποιεί έξυπνα την παρακολούθηση των παραμέτρων του νερού (ροή, ρυθμός ροής, στάθμη νερού) και ανεβάζει δεδομένα στηνπλατφόρμα του συστήματος σύμφωνα με προσαρμόσιμα πρωτόκολλα.

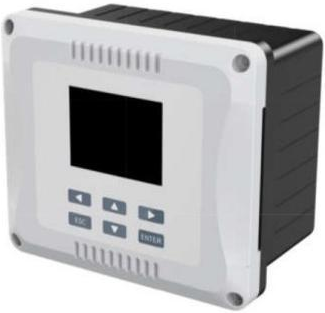

Μονάδα ελεγκτή: Η μονάδα ελεγκτή χρησιμοποιεί μια βιομηχανική οθόνη 2,8 ιντσών και μια λειτουργία πληκτρολογίου μεμβράνης. Η μονάδα μπορεί να συλλέξει δεδομένα μετρητή ροής, να τα εμφανίσει και να τα μεταδώσει προς τα έξω. Μπορείτε επίσης να ορίσετε τις σχετικές παραμέτρους του μετρητή ροής, όπως π.χ. σχήμα σωλήνα, επιφάνεια διατομής, αναφορά στάθμης νερού κ.λπ., καθώς και διόρθωση συντελεστών παραμέτρων μέτρησης.

ΠΡΟΔΙΑΓΡΑΦΕΣ
Μονάδα Ελάγχου
Εύρος ροής: 0,03m/s~10m/s
Οθόνη: Έγχρωμη οθόνη 2,8" TFT, ανάλυση 240×320
Διεπαφή επικοινωνίας: Μία διεπαφή ψηφιακού μετρητή ροής (24VDC+RS485)
Δύο έξοδοι διακόπτη (παθητική, έως και 24V 1A)
Ένα RS485; Μία έξοδος 4-20mA. 4G IoT (με προσαρμογή)
Χωρητικότητα μνήμης: 128 Mbit
Ηλεκτρική διεπαφή: Τέσσερις αδιάβροχοι σύνδεσμοι PG9. Ένα USB τύπου C (δεσμευμένο)
Απαιτήσεις ισχύος: 100-240VAC 50/60Hz; 9-36VDC
Θερμοκρασία λειτουργίας: -20℃~60℃
Διαστάσεις: 164 mm×146 mm×101 mm
Βάρος: 1,5 kg
Τύπος εγκατάστασης: Επιτοίχια

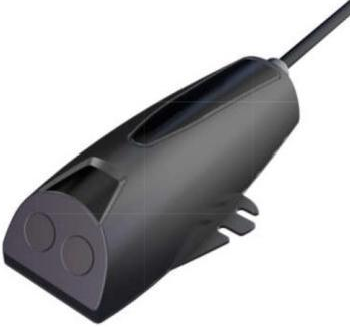

Αισθητήρας Doppler
Εύρος ροής: 0,03m/s~10m/s
Ακρίβεια μέτρησης: Σχετικό σφάλμα ±1%, απόλυτο σφάλμα ±0,010m/s
Εύρος στάθμης νερού: 0-10μ
Ακρίβεια στάθμης νερού: 0,5%FS
Ελάχιστο ύψος στάθμης νερού: 0,02μ
Εύρος μέτρησης θερμοκρασίας: 0-60℃
Ακρίβεια μέτρησης θερμοκρασίας: ±1℃
Χρόνος απόκρισης: <1 δευτ
Αξιολόγηση προστασίας: IP68
Τροφοδοσία: 9~36VDC
Ισχύς: <0,4w
Διεπαφή επικοινωνίας: RS485

Εφαρμογές
Κατάλληλο για εφαρμογές μέτρησης ανοιχτού καναλιού, όπως παρακολούθηση ροής εισροής, παρακολούθηση ροής εκροών, λύματα, όμβρια ύδατα, εφαρμογές βιομηχανικών λυμάτων και μέτρηση ροής νερού άρδευσης.

ΣΥΝΕΧΗΣ ΜΕΤΡΗΣΗ ΡΟΗΣ ΜΕ ΡΑΝΤΑΡ ΓΙΑ ΠΟΤΑΜΙΑ & ΡΕΜΑΤΑ

Sigma R-600 Ροόμετρο & Σταθμήμετρο

Το Sigma R-600 χρησιμοποιεί τεχνολογία μικροκυμάτων για συνεχείς μετρήσεις επιφανειακής ταχύτητας χωρίς επαφή κατά τη διάρκεια χαμηλών, κανονικών ή υψηλών ροών
Δεν επηρεάζεται από επιπλέοντα συντρίμμια ή αιωρούμενα ιζήματα
Χαμηλή κατανάλωση ενέργειας, ιδανική για τροφοδοσία με ηλιακή ενέργεια
Ουσιαστικά χωρίς συντήρηση
Η προηγμένη τεχνολογία επίπεδου ραντάρ K-band εξασφαλίζει ακριβείς μετρήσεις ταχύτητας ροής και στάθμης νερού χωρίς φυσική επαφή.



Εφαρμογές :
● Παρακολούθηση της ροής & στάθμης ποταμών & ρεμάτων
● Έγκαιρη προειδοποίηση για τον έλεγχο πλημμυρών
● Σύστημα ελέγχου πλημμύρας ταμιευτήρα
● Ροή οικολογικής εκκένωσης
● Παρακολούθηση του ρυθμού ροής των καναλιών αγροτικού νερού
● Έλεγχος εκροής λυμάτων

Οφέλη
● Συνεχές κύμα διαμόρφωσης συχνότητας 24 GHz (FMCW) και δεδομένα μέτρησης εξόδου της ταχύτητας ροής, της στάθμης του νερού και του ρυθμού ροής ταυτόχρονα.
● Μέτρηση χωρίς επαφή
● IP68 & σχεδιασμός αντικεραυνικής προστασίας, που δεν επηρεάζεται από κακές καιρικές συνθήκες.
● Με τη λειτουργία προσαρμογής παραμέτρων Bluetooth, υποστηρίζει την εφαρμογή κινητού τηλεφώνου για ασύρματη διαμόρφωση και συντήρηση της συσκευής επί τόπου.
● Προαιρετική λειτουργία RTU για υποστήριξη απομακρυσμένης αναβάθμισης και απομακρυσμένης συντήρησης του εξοπλισμού.

Τεχνικά Χαρακτηριστικά

Σύστημα μέτρησης ταχύτητας
Αρχή μέτρησης: Επίπεδη κεραία συστοιχίας μικροταινιών CW+FMCW
Λειτουργία: Χειροκίνητη, αυτόματη, τηλεμετρία
Εφαρμοστέο περιβάλλον: 24 ώρες, βροχερές μέρες
Θερμοκρασία λειτουργίας: -30~80℃
Τάση λειτουργίας: 7-32 VDC; 5,5-32 VDC (Προαιρετικό)
Ρεύμα λειτουργίας: Για είσοδο 12 VDC, τρόπος λειτουργίας: <150 mA
Λειτουργία αναμονής: <1 mA
Έξοδος θερμοκρασίας περιβάλλοντος: Ανάλυση θερμοκρασίας 0,1℃;
Ακρίβεια μέτρησης θερμοκρασίας: ±1℃
IP: IP68

Ραντάρ
Ισχύς ραντάρ: 100 mW
Συχνότητα ραντάρ: 24 GHz
Μέγιστο εύρος μέτρησης: 40μ
Εύρος ταχύτητας: 0,03~20m/s
Ακρίβεια μέτρησης ταχύτητας: ±0,01m/s;±1%FS
Γωνία κεραίας: 12°
Κατεύθυνση μέτρησης: Αυτόματη αναγνώριση κατεύθυνσης ροής νερού, ενσωματωμένη διόρθωση κάθετης γωνίας

Αισθητήρας ραντάρ στάθμης νερού
Ισχύς ραντάρ: 100 mW
Συχνότητα ραντάρ: 80 Ghz (7-40 m) 60 GHZ (κάτω από 7 μέτρα)
Εμβέλεια μέτρησης: 40 μέτρα
Ακρίβεια μέτρησης: ±3mm,±2mm
Γωνία κεραίας: 11°

Σύστημα μετάδοσης δεδομένων
Μετάδοση δεδομένων: RS485 (προεπιλογή), RS232 (δεσμευμένο), 4~20mA, 433MHz (προαιρετικό), 4G (προαιρετικό), NB-IoT (προαιρετικό)
